12

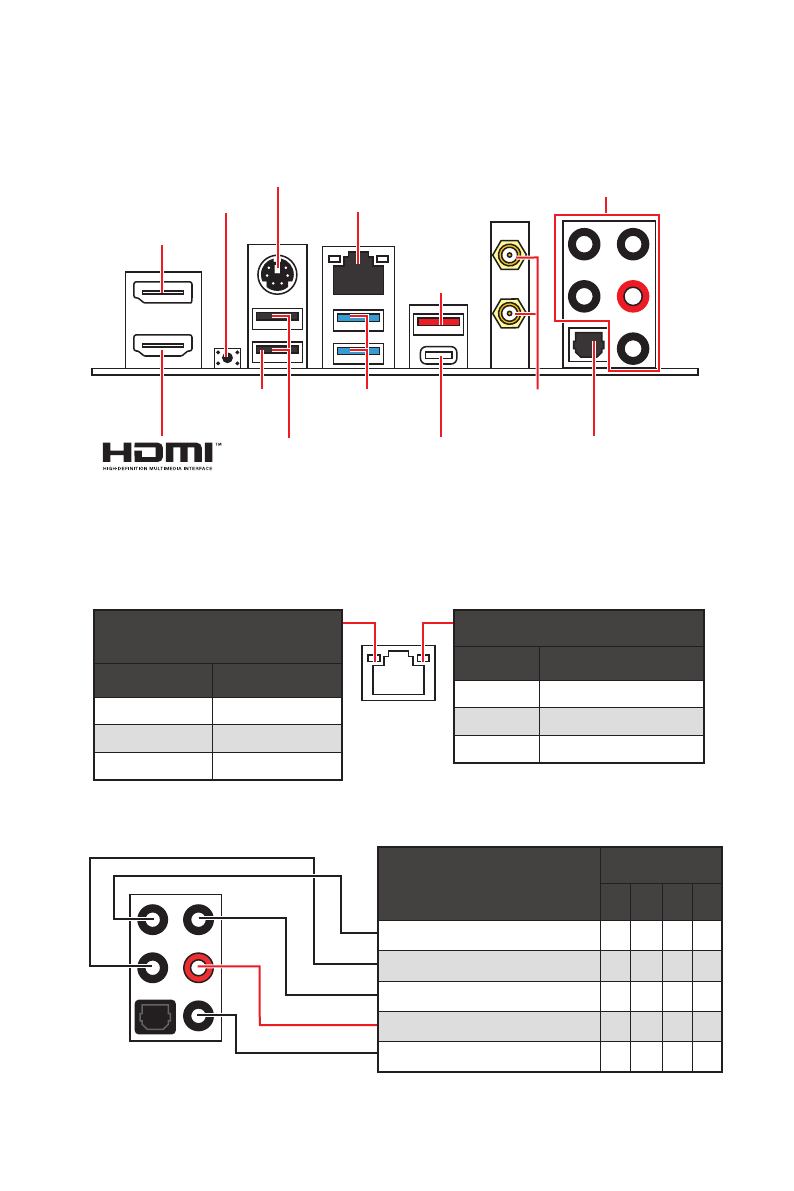

Panneau E/S arrière
USB 3.2 Gen 1
(5 Gb/s) Type-A
Port Flash
BIOS
Configuration des ports audio
Panneau E/S arrière
Port combo PS/2
LAN 2,5 Gb/s
DisplayPort
USB 2.0
Type-A
Ports audio
Sortie S/PDIF optique
Connecteurs
d’antenne Wi-Fi
USB 3.2 Gen 2
(10 Gb/s) Type-C
USB 3.2
Gen 2
(10 Gb/s)
Type-A
LED indiquant la connexion et
l’activité
État
Description
Éteint
Pas de connexion
Jaune
Connexion correcte
Clignote
Activité en cours
LED indiquant la vitesse
État
LAN 2,5 Gb/s
Éteint
10 Mb/s
Vert
100/1000 Mb/s
Orange
2,5 Gb/s
Tableau explicatif de l’état de la LED du port LAN
Ports audio
Canal
2 4 6 8
Sortie centre/Caisson de basse
●
●
Sortie haut-parleur arrière
●
●
●
Entrée ligne/Sortie haut-parleur côté
●
Sortie ligne/Sortie haut-parleur avant
●
●
●
●
Entrée Microphone
(● : connecté,
Espace
: vide)
∙
Port/Bouton Flash BIOS
- Veuillez vous référer à la pa
ge 37 pour la mise à jour du
BIOS avec Bouton Flash BIOS.
Bouton Flash BIOS
