11

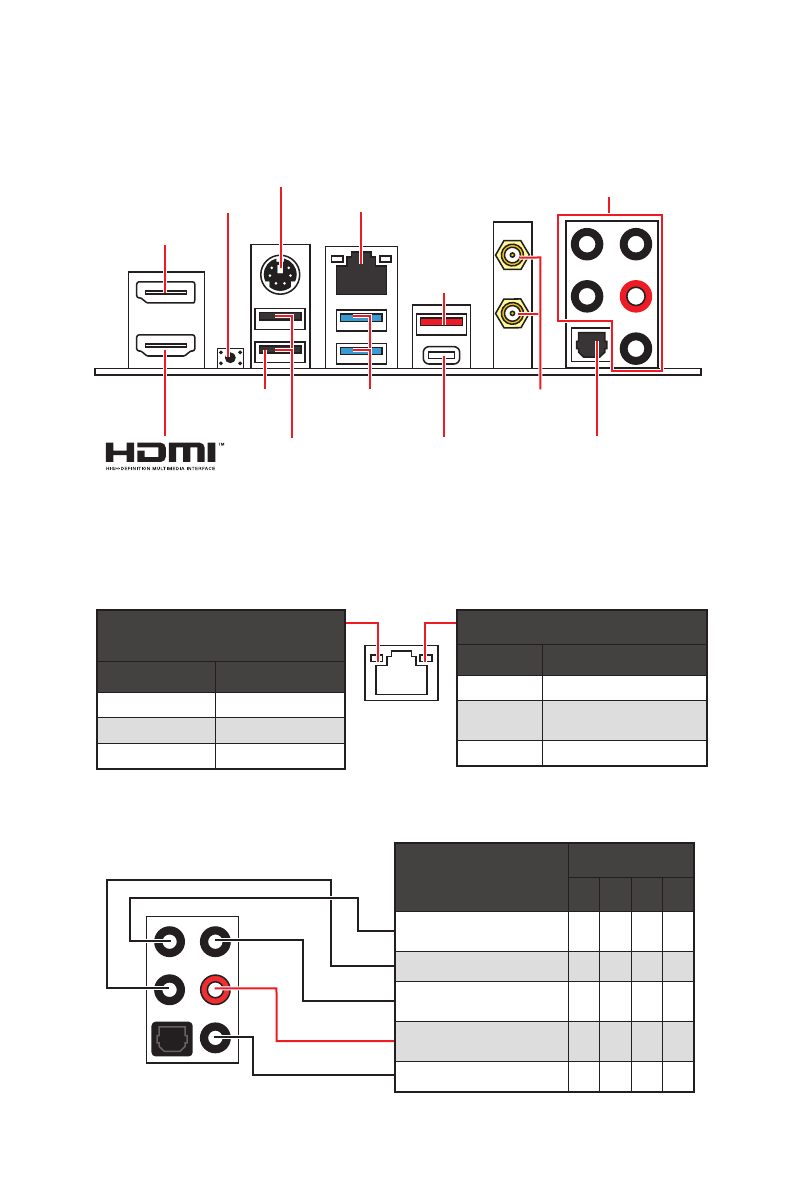

Задняя панель портов ввода/ вывода
USB 3.2 Gen 1
(5Гб/с) Type-A
Порт Flash
BIOS
Конфигурация портов Аудио
Задняя панель портов ввода/ вывода
Комбинированный порт PS/2
LAN 2.5 Гбит/с
DisplayPort
USB 2.0
Type-A
Порты Аудио
Оптический
S/PDIF-Out
Разъемы
антенны Wi-Fi
USB 3.2 Gen 2
(10Гб/с ) Type-C
USB 3.2
Gen 2
(10Гб/с)
Type-A
Подключение/ Работа
индикатора
Состояние
Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние
LAN 2.5 Гбит/с
Выкл.
10 Мбит/с подключение
Зеленый
100/1000 Мбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
●
●
Тыловые колонки
●
●
●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
●
●
●
●
Микрофонный вход
(
●: подключен,
Пусто
: не подключен)
∙ Порт/Кнопка Flash BIOS
– Обратитесь к странице 35 для получения информации
об обновлении BIOS при помощи кнопки Flash BIOS.
Кнопка Flash BIOS
