25

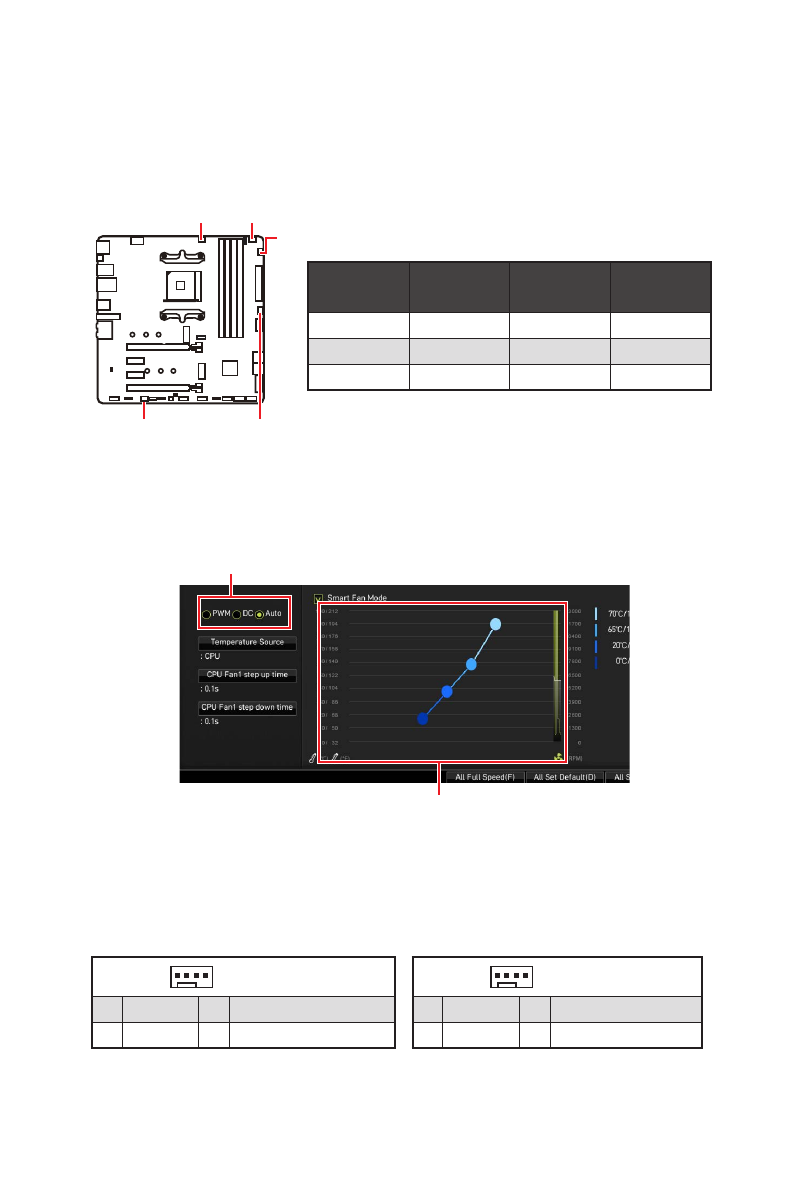

组件概述
CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: 风扇接口
风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控
制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速
率。自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。但是，您可以按照以下说明手
动将风扇接口调整为 PWM 模式或 DC 模式。
切换风扇模式和调整风扇速率
您可以在 PWM 模式和 DC 模式之间切换，并 在
BIOS > HARDWARE MONITOR
中调整风
扇速率。
选择
PWM
模式或
DC
模式
⚠
注意
确认在切换 PWM/ DC 模式后，风扇工作正常。
提供风扇速率渐变梯度点，允许您以 CPU 的温度来调节风扇速率。
风扇接口针脚定义
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
接口
默认风扇
模式
最大电流
最大功率
CPU_FAN1
自动模式
2A
24W
PUMP_FAN1
PWM 模式
3A
36W
SYS_FAN1~3
DC 模式
1A
12W
1
PWM 模式针脚定义
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
DC 模式针脚定义
1
Ground
2
Voltage Control
3
Sense
4
NC
