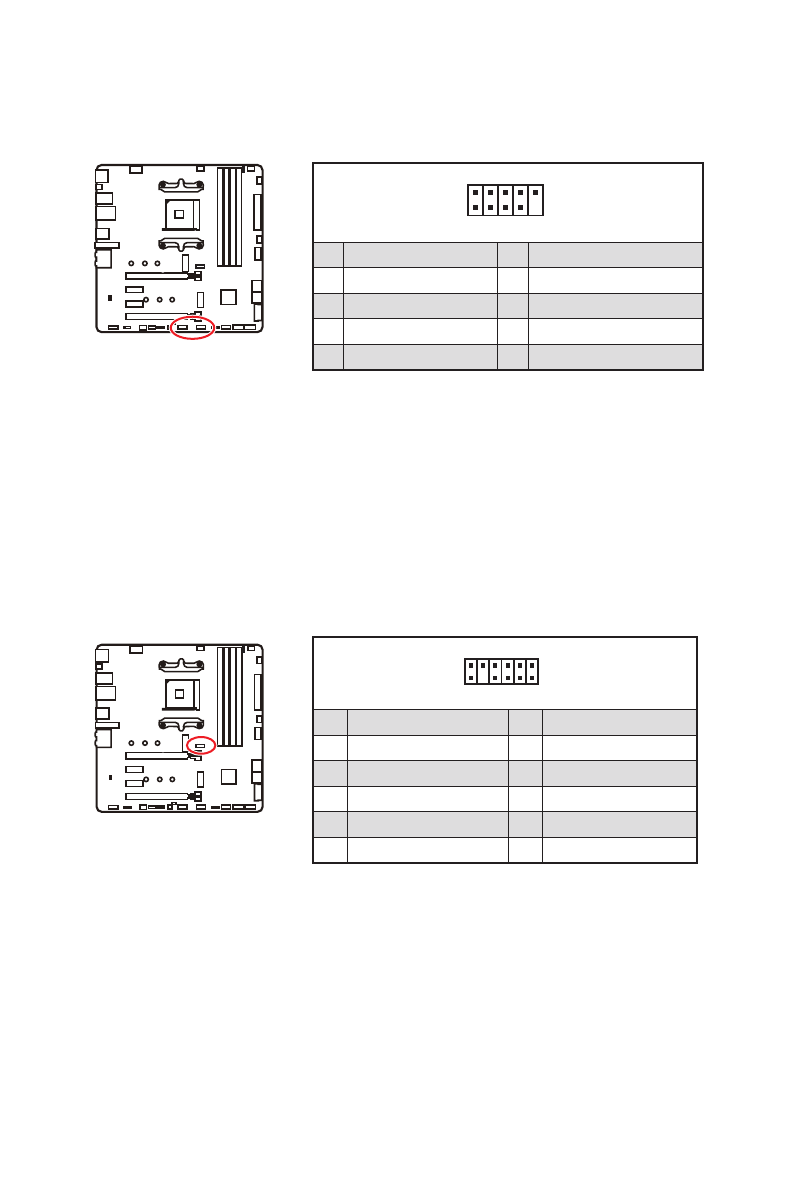

元件總覽
JUSB3~4: USB 2.0 接頭
這些接頭用於連接前面板的 USB 2.0 連接埠。
1
2
10
9
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
⚠
重要
∙
請注意，VCC 和接地接腳必須正確連接，以免造成組件受損。
∙
如要以 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSI CENTER 工具軟體。
1
2
12
11
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out (SPI Data)
4
Master In Slave In (SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
JTPM1: TPM 模組接頭
此接頭用於連接可信賴平台模組 (TPM)。請參閱 TPM 安全平台手冊瞭解更多詳情。
