18

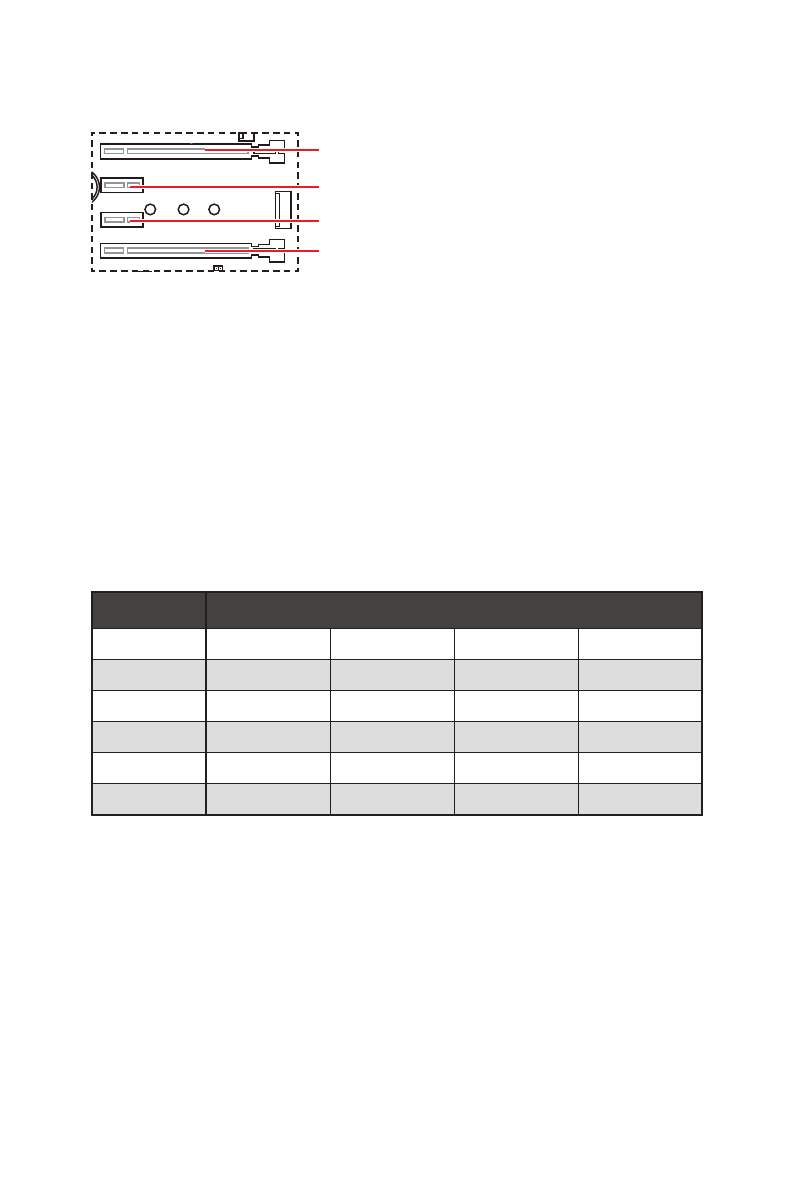

구성품 개요
PCI_E1~4: PCIe 확장 슬롯
⚠
중요사항
∙
크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을
방지하기 위해
MSI 그래픽 카드 지지대
와 같은 장치를 사용하시면 더욱 안전합니다.
∙
하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면
PCI_E1
슬롯을 사용할
것을 추천합니다.
∙
확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으세요.
확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를
읽으세요.
∙
M2_2 슬롯에 M.2 SSD가 설치된 경우 PCI_E4를 사용할 수 없습니다.
M.2 슬롯 및 PCIe 슬롯 조합표
슬롯
조합
M2_1 (CPU)
PCIe
SATA
PCIe
SATA
M2_2 (PCH)
PCIe
PCIe
X
X
PCI_E1 (CPU)
✓
✓
✓
✓
PCI_E2 (PCH)
✓
✓
✓
✓
PCI_E3 (PCH)
✓
✓
✓
✓
PCI_E4 (PCH)
─
─
✓
✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, X: 장치없음, ✓: 사용가능, ─: 사용 불가)
PCI_E1
: PCIe 3.0/ 4.0 x16 (CPU)
PCI_E4
: PCIe 3.0 x4 (PCH)
PCI_E3
: PCIe 3.0 x1 (PCH)
PCI_E2
: PCIe 3.0 x1 (PCH)
