11

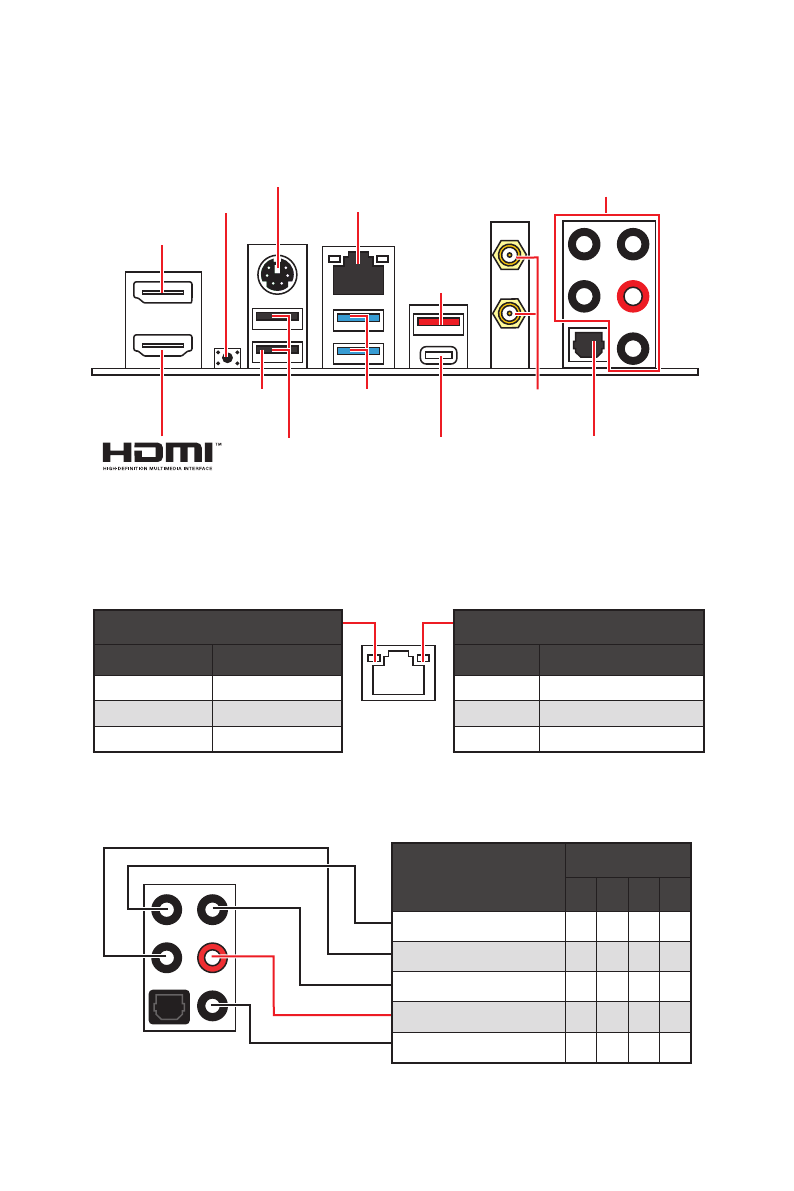

背板 I/O
USB 3.2 Gen 1
(5Gbps) Type-A
更新 BIOS 連接埠
音效連接埠設置
背板 I/O
PS/2 連接埠
2.5 Gbps 網路連接埠
DisplayPort
USB 2.0
Type-A
音效連接埠
光纖 S/PDIF-輸出
Wi-Fi 天線接頭
USB 3.2 Gen 2
(10Gbps) Type-C
USB 3.2
Gen 2
(10Gbps)
Type-A
連線/ 工作燈號
狀態
說明
關閉
未連線
黃燈
已連線
閃爍
資料傳輸中
速度燈號
狀態
2.5 Gbps 網路連接埠
關閉
10 Mbps
綠燈
100/ 1000 Mbps
橘燈
2.5 Gbps
網路連接埠 LED 燈狀態表
音效連接埠
聲道
2 4 6 8
中置/ 低音輸出
●
●
後置喇叭輸出
●
●
●
音源輸入/ 側邊喇叭輸出
●
音源輸出/ 前置喇叭輸出
●
●
●
●
麥克風輸入
(●: 已連接,
空白
: 未連接)
∙ 更新 BIOS 連接埠/按鈕
- 請參閱第 35 頁了解如何使用更新 BIOS 按鈕來更新 BIOS。
更新 BIOS 按鈕
