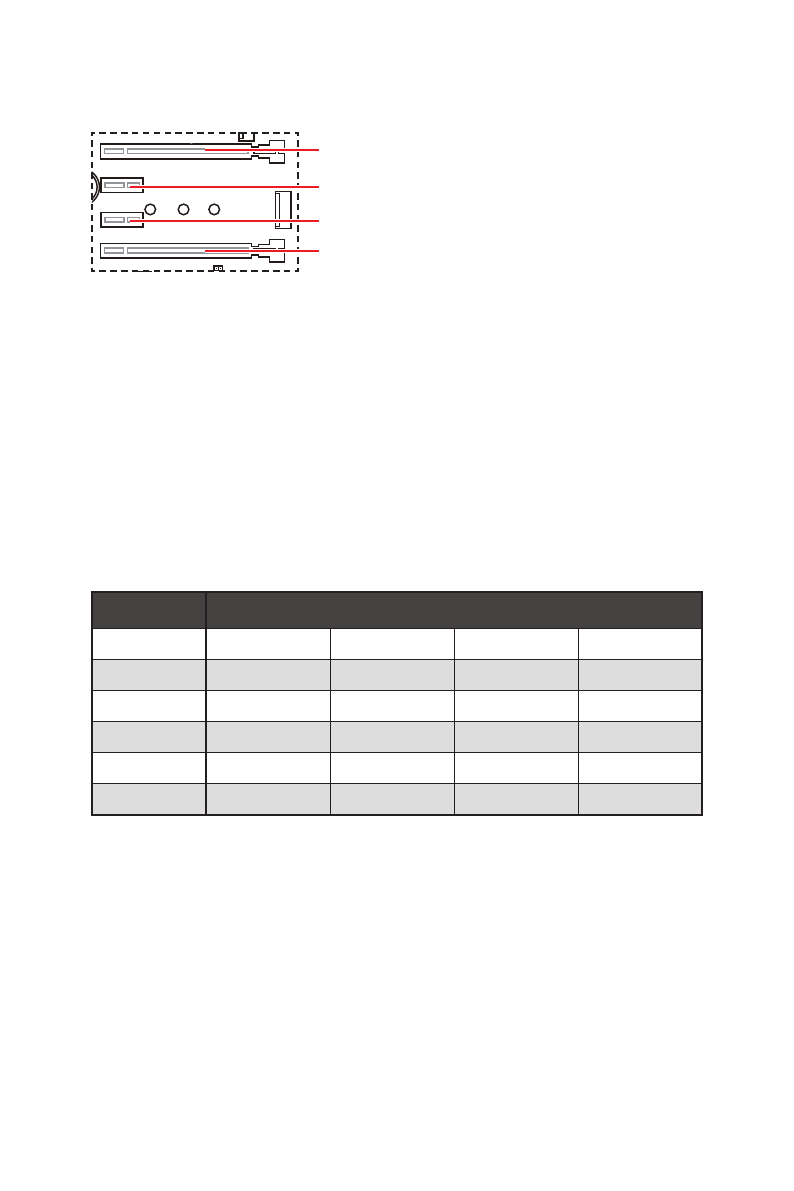

Übersicht der Komponenten
PCI_E1~4: PCIe Erweiterungssteckplätze
⚠
Wichtig
∙
Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen
Grafikkarten-Stabilisator (Graphics Card Bolster) der
MSI Gaming Serien
der das
Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
∙
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung, empfehlen wir den
PCI_E1
Steckplatz zu verwenden.
∙
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
∙
Der PCI_E4 Anschluss wird nicht zur Verfügung stehen, wenn Sie eine M.2 SSD im
M2_2 Steckplatz installieren.
Kombinationstabelle der M.2- und PCIe-Steckplätze
Steckplatz
Kombination
M2_1 (CPU)
PCIe
SATA
PCIe
SATA
M2_2 (PCH)
PCIe
PCIe
X
X
PCI_E1 (CPU)
✓
✓
✓
✓
PCI_E2 (PCH)
✓
✓
✓
✓
PCI_E3 (PCH)
✓
✓
✓
✓
PCI_E4 (PCH)
─
─
✓
✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, X: kein Gerät, ✓: Verfügbar, ─: Nicht
verfügbar)
PCI_E1:
PCIe 3.0/ 4.0 x16 (von CPU)
PCI_E4
: PCIe 3.0 x4 (PCH)
PCI_E3
: PCIe 3.0 x1 Steckplatz (PCH)
PCI_E2
: PCIe 3.0 x1 Steckplatz (PCH)
