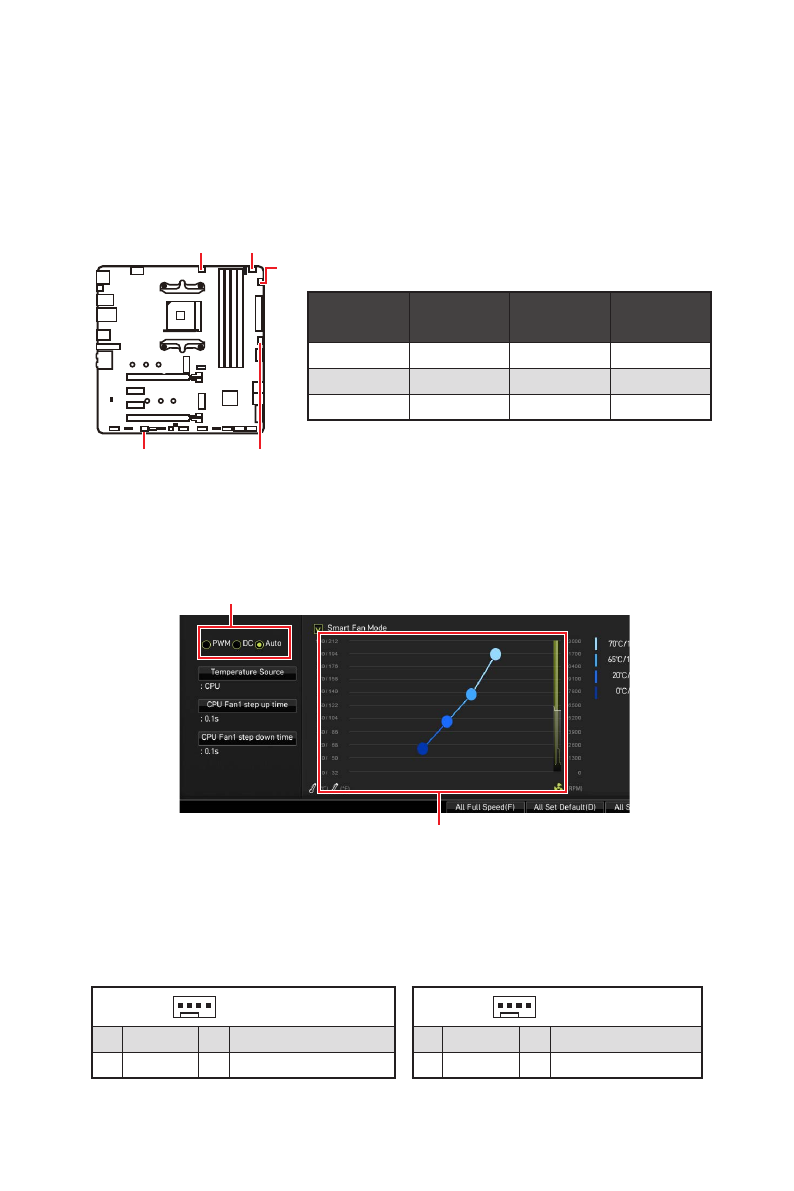

元件總覽
CPU_FAN1、PUMP_FAN1、SYS_FAN1~3: 風扇電源接頭
風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。PWM 模式風扇插孔提供恆定 12V
輸出，並可透過速度控制訊號調整風扇速度。DC 模式插孔會變更電壓，藉此控制風扇速
度。Auto 模式能自動偵測風扇的 PWM 與 DC 模式 。但是，您可以按照以下說明將風扇電
源接頭調整為 PWM 或 DC 模式。
切換風扇模式並調整風扇速度
您可以在
BIOS > HARDWARE MONITOR
中切換 PWM 模式和 DC 模式， 與調整風扇速
度。
選擇
PWM
模式或
DC
模式
⚠
重要
在切換 PWM/ DC 模式後，請確保風扇工作正常。
風扇速度的漸變點，允許您根據 CPU 溫度調整風扇速度。
風扇接頭的針腳定義
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
接頭
預設風扇
模式
最大電流
最大功率
CPU_FAN1
Auto 模式
2A
24W
PUMP_FAN1
PWM 模式
3A
36W
SYS_FAN1~3
DC 模式
1A
12W
1
PWM 模式針腳定義
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
DC 模式針腳定義
1
Ground
2
Voltage Control
3
Sense
4
NC
Содержание
- 11 XI; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 12 XII; Connecting Peripheral Devices/ Peripheriegeräte/ Connecter
- 125 Содержание
- 126 Вход в настройки BIOS
- 127 Безопасное использование продукции
- 128 Технические характеристики; Процессор; Слот расширения
- 129 SATA
- 130 Разъемы на плате
- 131 UEFI AMI BIOS
- 132 Продолжение с предыдущей страницы; Программное; Драйверы; Функции MSI; Продолжение на следующей странице
- 133 Эксклюзивные
- 134 Комплект поставки; MAG B550M MORTAR MAX WIFI
- 135 BIOS; Конфигурация портов Аудио; Задняя панель портов ввода/ вывода; DisplayPort; индикатора; Таблица состояний индикатора порта LAN; Порты Аудио
- 136 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 137 Подключение наушников и микрофона
- 140 Процессор AM4
- 141 Слоты DIMM; Рекомендации по установке модулей памяти
- 142 MSI Gaming Series Graphics Card Bolster; для поддержки веса; Таблица комбинации для слотов M.2 и PCIe; Слот
- 143 Видео Инструкция; Смотрите видео, чтобы узнать как; Установка устройства в разъем M2_1; Удалите винты для радиатора M.2 SHIELD FROZR.
- 144 Стойка для радиатора; Установка устройства в разъем M2_2; соответствии с длиной вашего M.2 SSD. Если модуль M.2 SSD и радиатор
- 145 JAUD1: Разъем аудио передней панели; расположенных на передней панели.
- 146 подключения всех кабелей питания к блоку питания АТХ.
- 147 правильно относительно разъема.
- 148 контакты VCC и земли.; JTPM1: Разъем модуля ТРМ
- 149 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 150 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс сообщения об открытии корпуса
- 151 Сброс настроек BIOS до значений по умолчанию
- 152 обесточить систему и отключить кабель питания.; JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 153 светодиодных лент 5В к разъему JRGB приведет к их повреждению.; Подключение адресных RGB светодиодных лент
- 154 Индикаторы отладки EZ; - память DRAM не обнаружена или повреждена.; - устройство загрузки не обнаружено или; LED_SW1: Переключатель для управления индикаторами; на материнской плате.
- 155 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 156 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 157 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Функциональные клавиши; Инструкции по настройке BIOS
- 158 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 159 Обновление BIOS при помощи MSI Center; Обновление BIOS при помощи кнопки Flash BIOS; порт Flash BIOS
