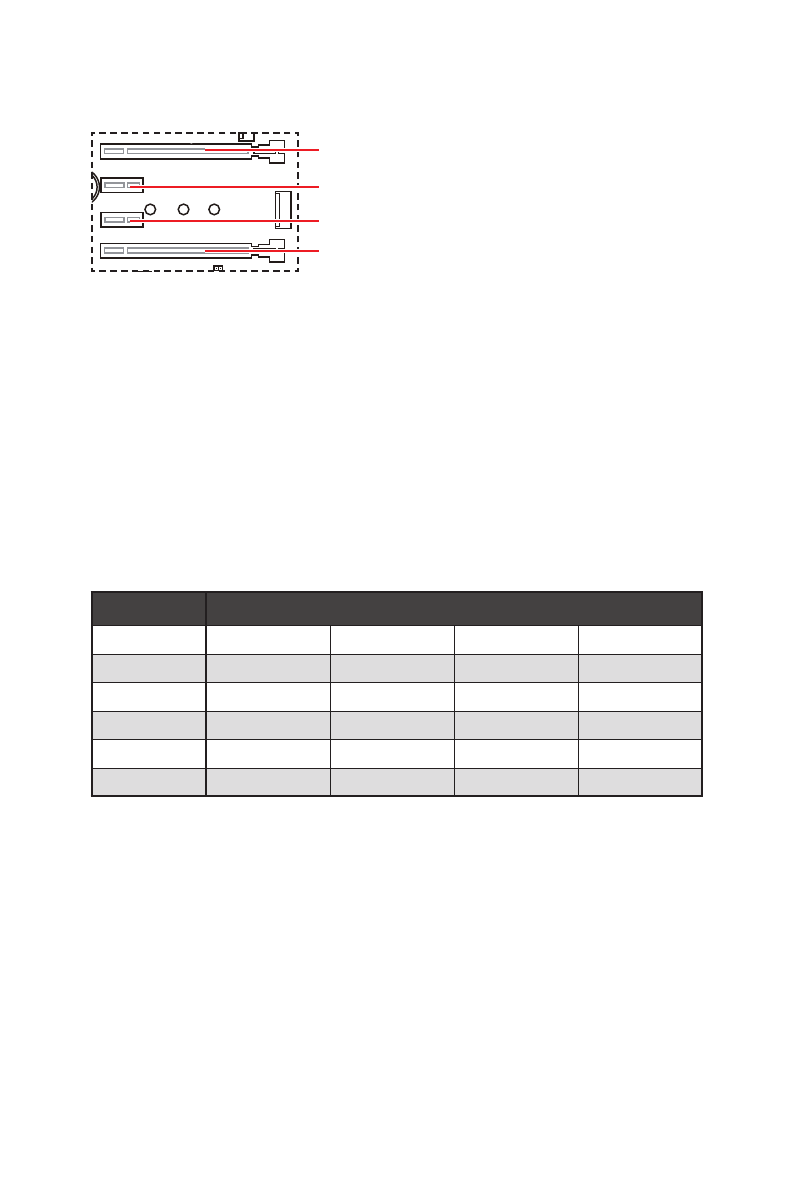

元件總覽
PCI_E1~4: PCIe 擴充插槽
⚠
重要
∙
若安裝大型顯卡，需要使用工具如
MSI Gaming Series
顯卡支撐架
，以支撐其重量和防
止插槽變形。
∙
如只安裝一張 PCIe x16 擴充卡，建議安裝到
PCI_E1
插槽，以獲得最佳效能。
∙
新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所
需變更的軟硬體設定。
∙
當 M2_2 插槽裝有 M.2 SSD 時，PCI_E4 連接埠將不可用。
M.2 插槽和 PCIe 插槽組合表
插槽
組合
M2_1 (CPU)
PCIe
SATA
PCIe
SATA
M2_2 (PCH)
PCIe
PCIe
X
X
PCI_E1 (CPU)
✓
✓
✓
✓
PCI_E2 (PCH)
✓
✓
✓
✓
PCI_E3 (PCH)
✓
✓
✓
✓
PCI_E4 (PCH)
─
─
✓
✓
(SATA: M.2 SATA SSD，PCIe: M.2 PCIe SSD，X: 無設備，✓: 可用，─: 不可用)
PCI_E1
: PCIe 3.0/ 4.0 x16 (CPU)
PCI_E4
: PCIe 3.0 x4 (PCH)
PCI_E3
: PCIe 3.0 x1 (PCH)
PCI_E2
: PCIe 3.0 x1 (PCH)
Содержание
- 11 XI; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 12 XII; Connecting Peripheral Devices/ Peripheriegeräte/ Connecter
- 125 Содержание
- 126 Вход в настройки BIOS
- 127 Безопасное использование продукции
- 128 Технические характеристики; Процессор; Слот расширения
- 129 SATA
- 130 Разъемы на плате
- 131 UEFI AMI BIOS
- 132 Продолжение с предыдущей страницы; Программное; Драйверы; Функции MSI; Продолжение на следующей странице
- 133 Эксклюзивные
- 134 Комплект поставки; MAG B550M MORTAR MAX WIFI
- 135 BIOS; Конфигурация портов Аудио; Задняя панель портов ввода/ вывода; DisplayPort; индикатора; Таблица состояний индикатора порта LAN; Порты Аудио
- 136 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 137 Подключение наушников и микрофона
- 140 Процессор AM4
- 141 Слоты DIMM; Рекомендации по установке модулей памяти
- 142 MSI Gaming Series Graphics Card Bolster; для поддержки веса; Таблица комбинации для слотов M.2 и PCIe; Слот
- 143 Видео Инструкция; Смотрите видео, чтобы узнать как; Установка устройства в разъем M2_1; Удалите винты для радиатора M.2 SHIELD FROZR.
- 144 Стойка для радиатора; Установка устройства в разъем M2_2; соответствии с длиной вашего M.2 SSD. Если модуль M.2 SSD и радиатор
- 145 JAUD1: Разъем аудио передней панели; расположенных на передней панели.
- 146 подключения всех кабелей питания к блоку питания АТХ.
- 147 правильно относительно разъема.
- 148 контакты VCC и земли.; JTPM1: Разъем модуля ТРМ
- 149 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 150 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс сообщения об открытии корпуса
- 151 Сброс настроек BIOS до значений по умолчанию
- 152 обесточить систему и отключить кабель питания.; JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 153 светодиодных лент 5В к разъему JRGB приведет к их повреждению.; Подключение адресных RGB светодиодных лент
- 154 Индикаторы отладки EZ; - память DRAM не обнаружена или повреждена.; - устройство загрузки не обнаружено или; LED_SW1: Переключатель для управления индикаторами; на материнской плате.
- 155 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 156 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 157 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Функциональные клавиши; Инструкции по настройке BIOS
- 158 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 159 Обновление BIOS при помощи MSI Center; Обновление BIOS при помощи кнопки Flash BIOS; порт Flash BIOS
- 309 DEUTSCH; Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt; FRANÇAIS; les points de collecte.; РУССКИЙ
