16
Компоненты материнской платы

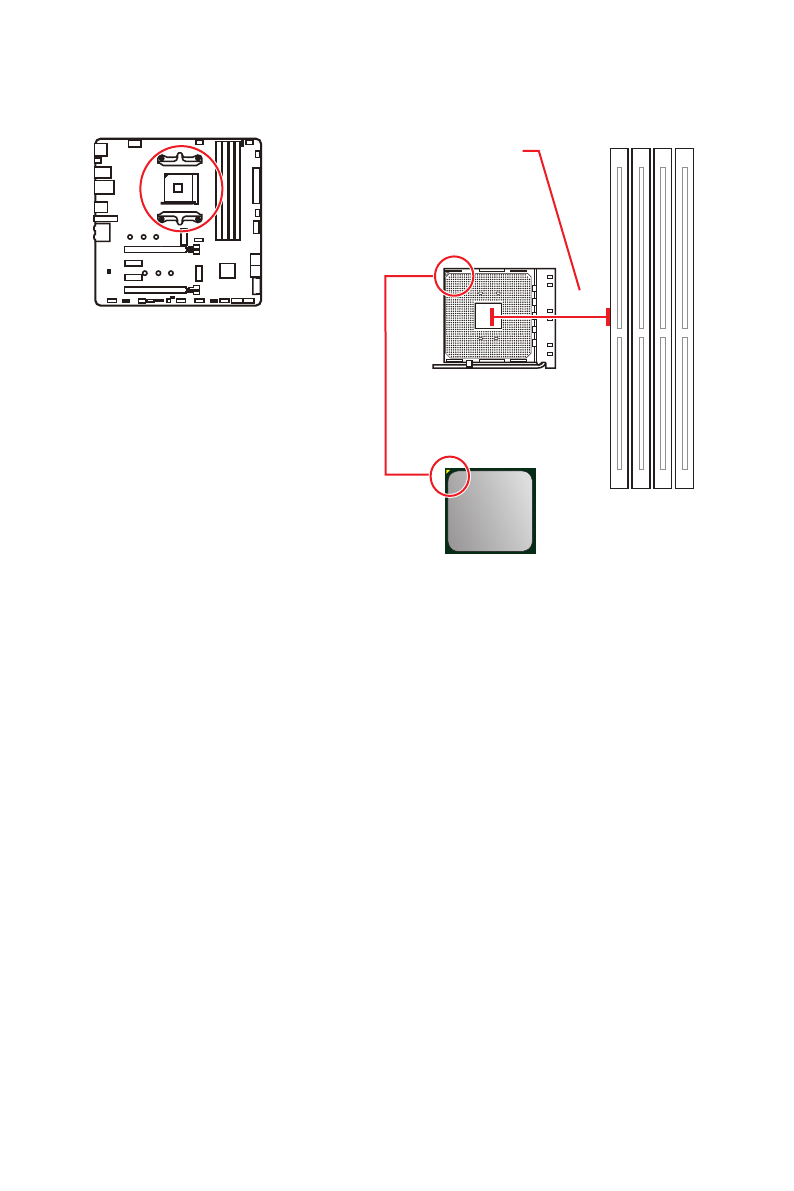

Процессорный сокет
Процессор AM4
На поверхности процессора AM4
имеется золотой треугольник для
правильной установки процессора
относительно процессорного
сокета материнской платы.
Золотой треугольник указывает на
контакт 1.
53.8 мм
Расстояние от центра
процессора до ближайшего
слота DIMM.
⚠
Внимание!
∙
Из-за особенностей архитектуры процессоров АМ4, замена процессора может
привести к сбросу настроек BIOS до значений по умолчанию.
∙
Перед установкой или заменой процессора, необходимо отключить кабель
питания.
∙
При установке процессора обязательно установите процессорный кулер. Кулер,
представляющий собой систему охлаждения процессора, предотвращает перегрев
и обеспечивает стабильную работу системы.
∙
Перед включением системы проверьте герметичность соединения между
процессором и радиатором.
∙
Перегрев может привести к серьезному повреждению процессора и материнской
платы. Всегда проверяйте работоспособность вентилятора для защиты процессора
от перегрева. При установке кулера нанесите ровный слой термопасты (или
термоленту) на крышку установленного процессора для улучшения теплопередачи.
∙
Если вы приобрели отдельно процессор и процессорный кулер, подробное
описание установки см. в документации в данному кулеру.
∙
Данная системная плата разработана с учетом возможности ее «разгона». Перед
выполнением разгона системы убедитесь в том, что все компоненты системы
смогут его выдержать. Производитель не рекомендует использовать параметры,
выходящие за пределы технических характеристик устройств. Гарантия
MSI
®
не распространяется на повреждения и другие возможные последствия
ненадлежащей эксплуатации оборудования.
