11

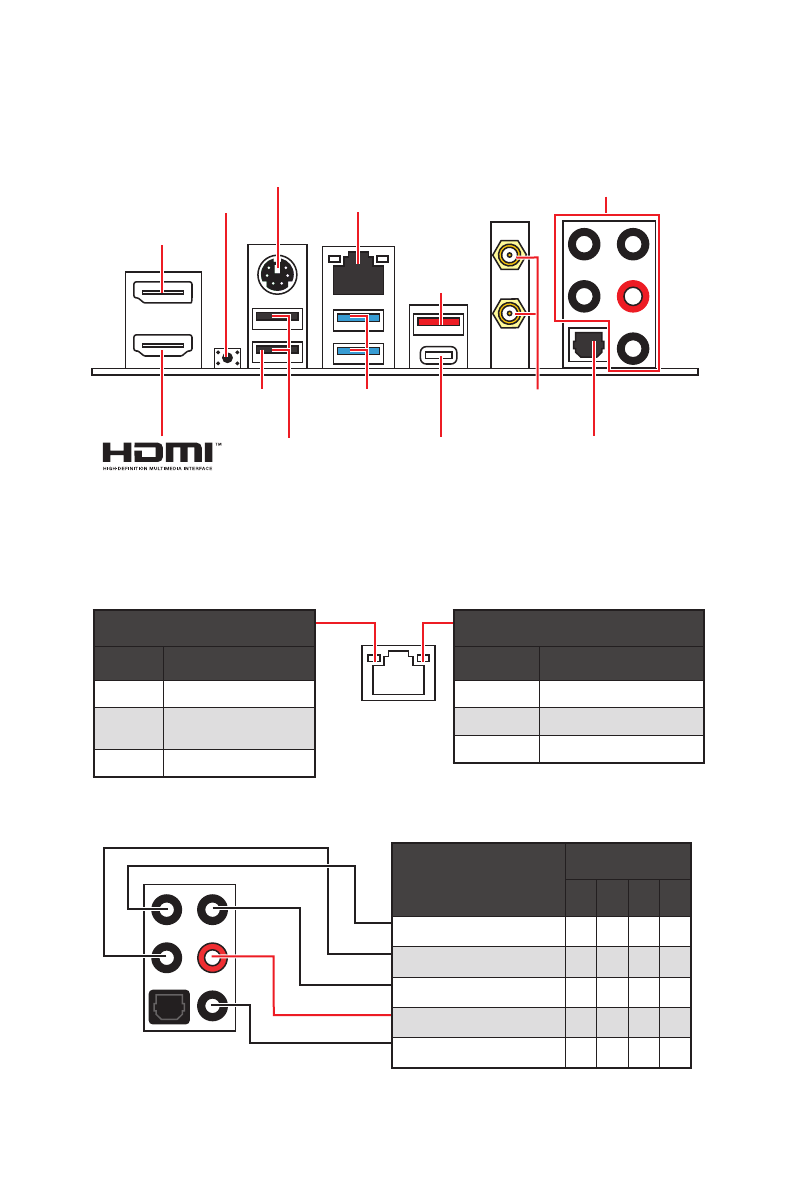

후면 I/O 패널
USB 3.2 Gen 1
(5Gbps) Type-A
플래쉬 BIOS
버튼
오디오 포트 구성 도표
후면 I/O 패널
PS/2 콤보 포트
2.5 Gbps LAN
디스플레이포트
USB 2.0
Type-A
오디오 포트
옵티컬
S/PDIF-
출력
Wi-Fi 안테나
커넥터
USB 3.2 Gen 2
(10Gbps) Type-C
USB 3.2
Gen 2
(10Gbps)
Type-A
링크/ 작동 LED
상태
설명
꺼짐
연결되지 않음.
노란색
LAN이 올바르게
연결되었음.
깜빡임
정상적인 통신중.
속도 LED
상태
2.5 Gbps LAN
꺼짐
10 Mbps
녹색
100/1000 Mbps 연결되었음.
오렌지색
2.5 Gbps
LAN 포트 LED 상태 표시
오디오 포트
채널
2 4 6 8
센터 / 서브우퍼 출력
●
●
후면 스피커 출력
●
●
●
라인 입력/ 측면 스피커 출력
●
라인 출력/ 전면 스피커 출력
●
●
●
●
마이크 입력
(●: 연결됨,
빈칸
: 무)
∙ 플래쉬 BIOS 포트/버튼
- 35 페이지의 내용을 참조하여 플래쉬 BIOS 버튼으로 BIOS를
업데이트하는 방법에 대해 알아보세요.
플래쉬 BIOS 버튼
