25

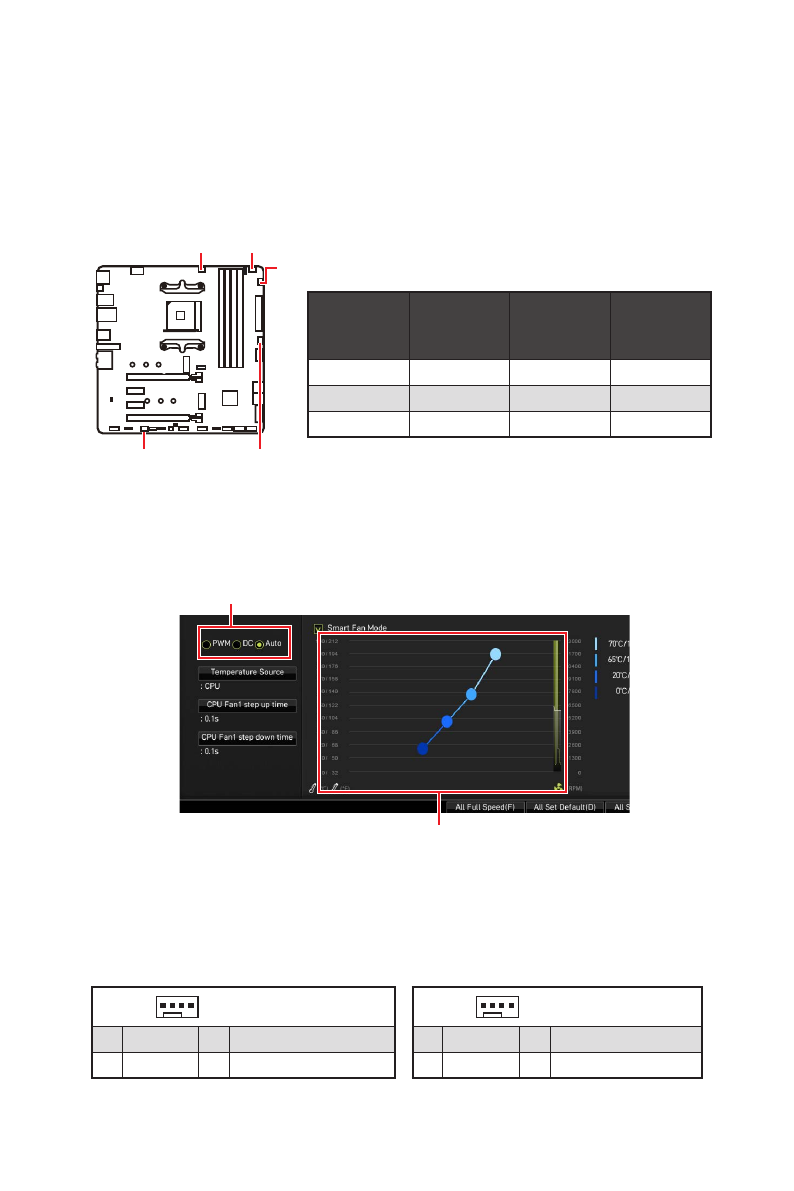

コンポーネントの概要
CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: ファンコネクター
ファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。PWMモードフ
ァンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンス
ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード
をコントロールします。自動モードファンコネクターは自動的にPWMまたはDCモードを検
出することができます。下記の説明に従って手動でファンコネクターをPWMまたはDCモー
ドに調整できます。
ファンモードの切り替えとファンスピードの調整
BIOS > HARDWARE MONITOR
で、PWMモードとDCモードの間に切り替えることができ、フ
ァンスピードを調整します。
PWM/DC
モードを選択します。
⚠
注意
PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。
ファンスピードの傾斜ポイントはCPUの温度との関連のファンスピー
ドを調整します。
ファンコネクターのピンの定義
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
コネクター
デフォルト
ファンモ
ード
最大電流
最大電源
CPU_FAN1
自動モード
2A
24W
PUMP_FAN1
PWMモード
3A
36W
SYS_FAN1~3
DCモード
1A
12W
1
PWMモードのピンの定義
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
DCモードのピンの定義
1
Ground
2
Voltage Control
3
Sense
4
NC
