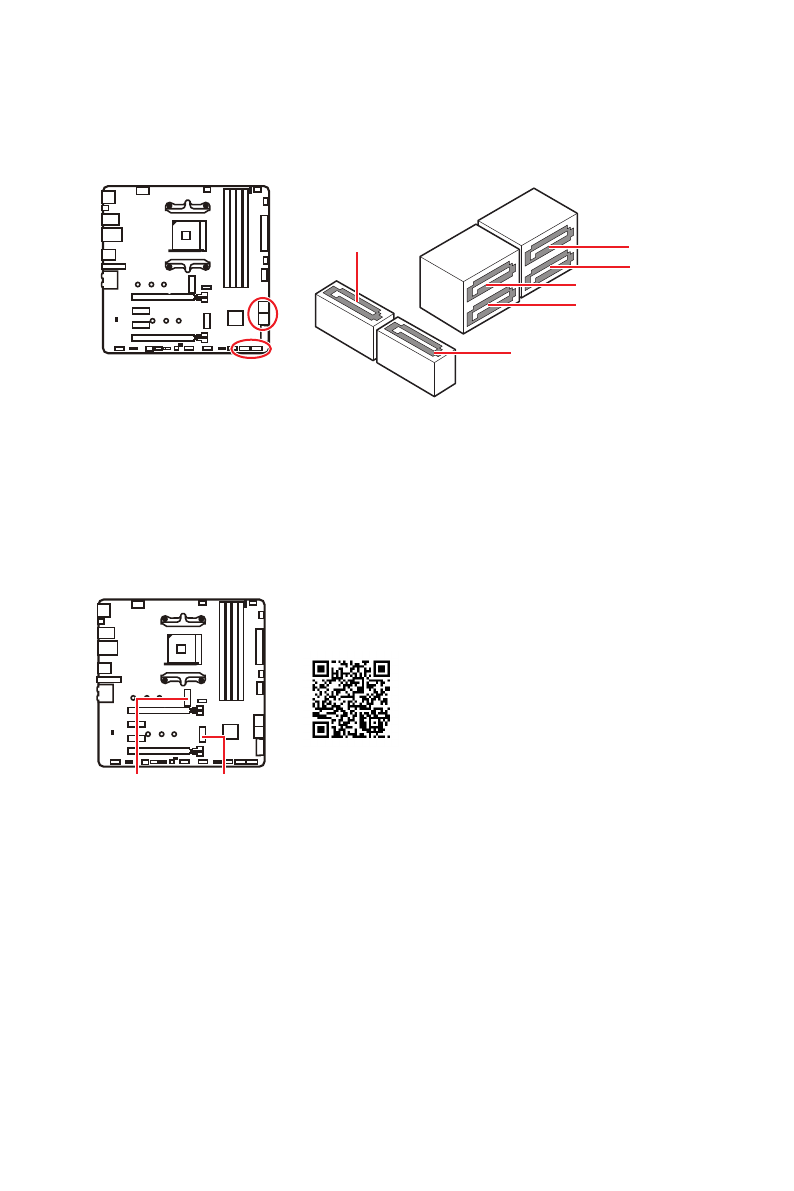

组件概述
M2_1~2: M.2 接口 (M 键)
M2_1
M2_2
⚽
视频演示
观看视频，了解如何安装 M.2 模块。
http://v.youku.com/v_show/id_
XNzUyMTY3MjY4.html
SATA1~6: SATA 6Gb/s 接口
这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。
⚠
注意
∙
请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。
∙
SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。
SATA5
SATA1
SATA3
SATA6
SATA2
SATA4
M2_1 接口安装
1.
将 M.2 冰霜铠甲散热片上的螺丝移除。
2.
移除 M.2 冰霜铠甲并从导热垫上取下保护膜。
Содержание
- 11 XI; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 12 XII; Connecting Peripheral Devices/ Peripheriegeräte/ Connecter
- 125 Содержание
- 126 Вход в настройки BIOS
- 127 Безопасное использование продукции
- 128 Технические характеристики; Процессор; Слот расширения
- 129 SATA
- 130 Разъемы на плате
- 131 UEFI AMI BIOS
- 132 Продолжение с предыдущей страницы; Программное; Драйверы; Функции MSI; Продолжение на следующей странице
- 133 Эксклюзивные
- 134 Комплект поставки; MAG B550M MORTAR MAX WIFI
- 135 BIOS; Конфигурация портов Аудио; Задняя панель портов ввода/ вывода; DisplayPort; индикатора; Таблица состояний индикатора порта LAN; Порты Аудио
- 136 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 137 Подключение наушников и микрофона
- 140 Процессор AM4
- 141 Слоты DIMM; Рекомендации по установке модулей памяти
- 142 MSI Gaming Series Graphics Card Bolster; для поддержки веса; Таблица комбинации для слотов M.2 и PCIe; Слот
- 143 Видео Инструкция; Смотрите видео, чтобы узнать как; Установка устройства в разъем M2_1; Удалите винты для радиатора M.2 SHIELD FROZR.
- 144 Стойка для радиатора; Установка устройства в разъем M2_2; соответствии с длиной вашего M.2 SSD. Если модуль M.2 SSD и радиатор
- 145 JAUD1: Разъем аудио передней панели; расположенных на передней панели.
- 146 подключения всех кабелей питания к блоку питания АТХ.
- 147 правильно относительно разъема.
- 148 контакты VCC и земли.; JTPM1: Разъем модуля ТРМ
- 149 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 150 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс сообщения об открытии корпуса
- 151 Сброс настроек BIOS до значений по умолчанию
- 152 обесточить систему и отключить кабель питания.; JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 153 светодиодных лент 5В к разъему JRGB приведет к их повреждению.; Подключение адресных RGB светодиодных лент
- 154 Индикаторы отладки EZ; - память DRAM не обнаружена или повреждена.; - устройство загрузки не обнаружено или; LED_SW1: Переключатель для управления индикаторами; на материнской плате.
- 155 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 156 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 157 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Функциональные клавиши; Инструкции по настройке BIOS
- 158 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 159 Обновление BIOS при помощи MSI Center; Обновление BIOS при помощи кнопки Flash BIOS; порт Flash BIOS
