コンポーネントの概要

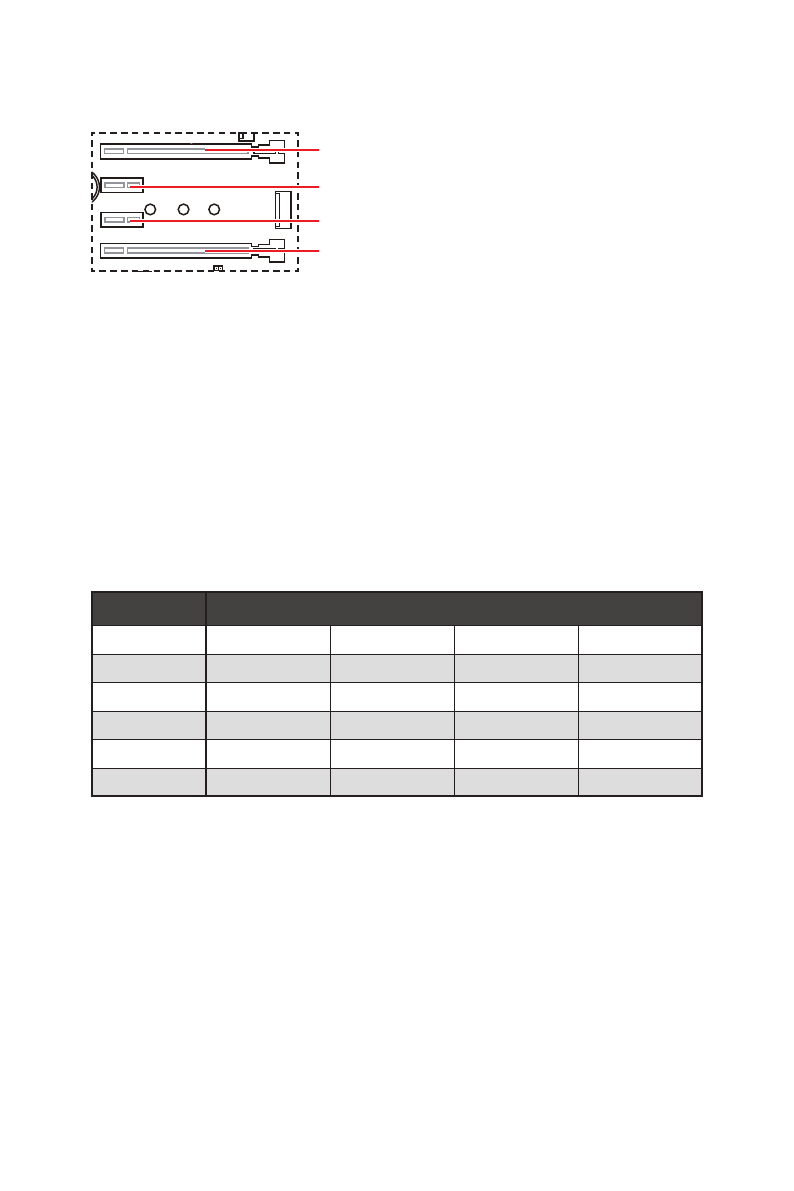

PCI_E1~4: PCIe拡張スロット

⚠

注意

∙

大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため

に、

MSI Gaming Series Graphics Card Bolster

のようなツールを使用することが必要で

す。

∙

一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、

PCI_E1

スロットの使用

をお勧めします。

∙

拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ

てください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カー

ドのドキュメントでご確認ください。

∙

M.2 SSDをM2_2スロットに取り付ける場合にPCI_E4は無効になります。

M.2スロット & PCIeスロット組み合わせの一覧表

スロット

組み合わせ

M2_1 (CPU)

PCIe

SATA

PCIe

SATA

M2_2 (PCH)

PCIe

PCIe

X

X

PCI_E1 (CPU)

✓

✓

✓

✓

PCI_E2 (PCH)

✓

✓

✓

✓

PCI_E3 (PCH)

✓

✓

✓

✓

PCI_E4 (PCH)

─

─

✓

✓

(SATA: M.2 SATA SSD、PCIe: M.2 PCIe SSD、X: デバイスなし、 ✓: 有効、 ─: 無効)

PCI_E1

: PCIe 3.0/ 4.0 x16 (CPU)

PCI_E4

: PCIe 3.0 x4 (PCH)

PCI_E3

: PCIe 3.0 x1 (PCH)

PCI_E2

: PCIe 3.0 x1 (PCH)
