Vue d’ensemble des composants

1

1

2

30º

30º

Entretoise M.2

Entretoise

3

5

4

Vis M.2

6

6

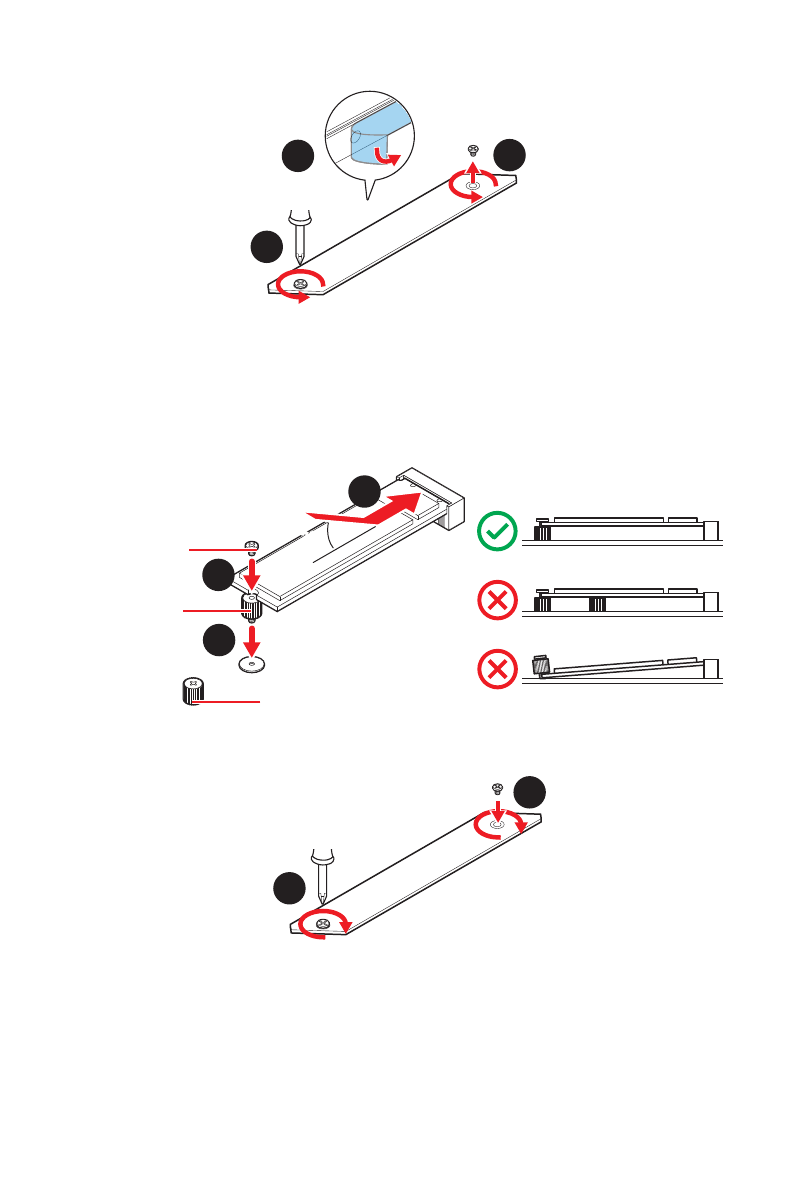

Installation du slot M2_2

Veuillez suivre les étapes 3, 4 et 5 ci-dessus pour installer le SSD M.2 dans le slot

M2_2.

3.

Déplacez et fixez l’entretoise à la position appropriée pour le support de votre SSD

M.2, ou enlevez l’entretoise du SSD M.2 si le SSD M.2 est de la même longueur

que la plaque M.2 pour éviter d’endommager le SSD M.2.

4.

Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.

5.

Fixez le SSD M.2 avec une vis M.2 ou ignorer cette étape si vous enlevez

l’entretoise M.2 à l’étape 3.

6.

Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.
