24

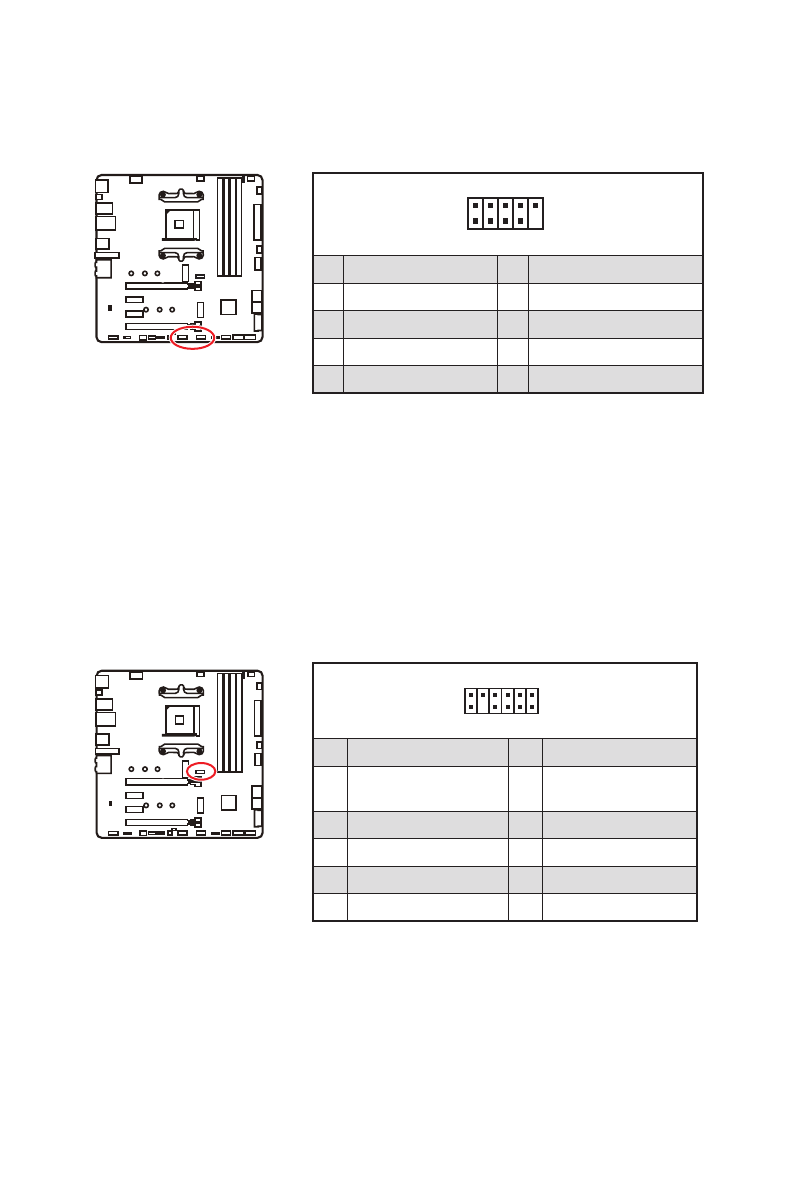

Übersicht der Komponenten

JUSB3~4: USB 2.0 Anschlüsse

Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel

verbinden.

1

2

10

9

1

VCC

2

VCC

3

USB0-

4

USB1-

5

USB0+

6

USB1+

7

Ground

8

Ground

9

No Pin

10

NC



Wichtig



Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground

(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden

kommen.



Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren

Sie bitte die MSI® Center-Dienstprogramm.

1

2

12

11

1

SPI Power

2

SPI Chip Select

3

Master In Slave Out (SPI Data)

4

Master Out Slave In

(SPI Data)

5

Reserved

6

SPI Clock

7

Ground

8

SPI Reset

9

Reserved

10

No Pin

11

Reserved

12

Interrupt Request

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.

Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie

bitte dem TPM Plattform Handbuch.
