25

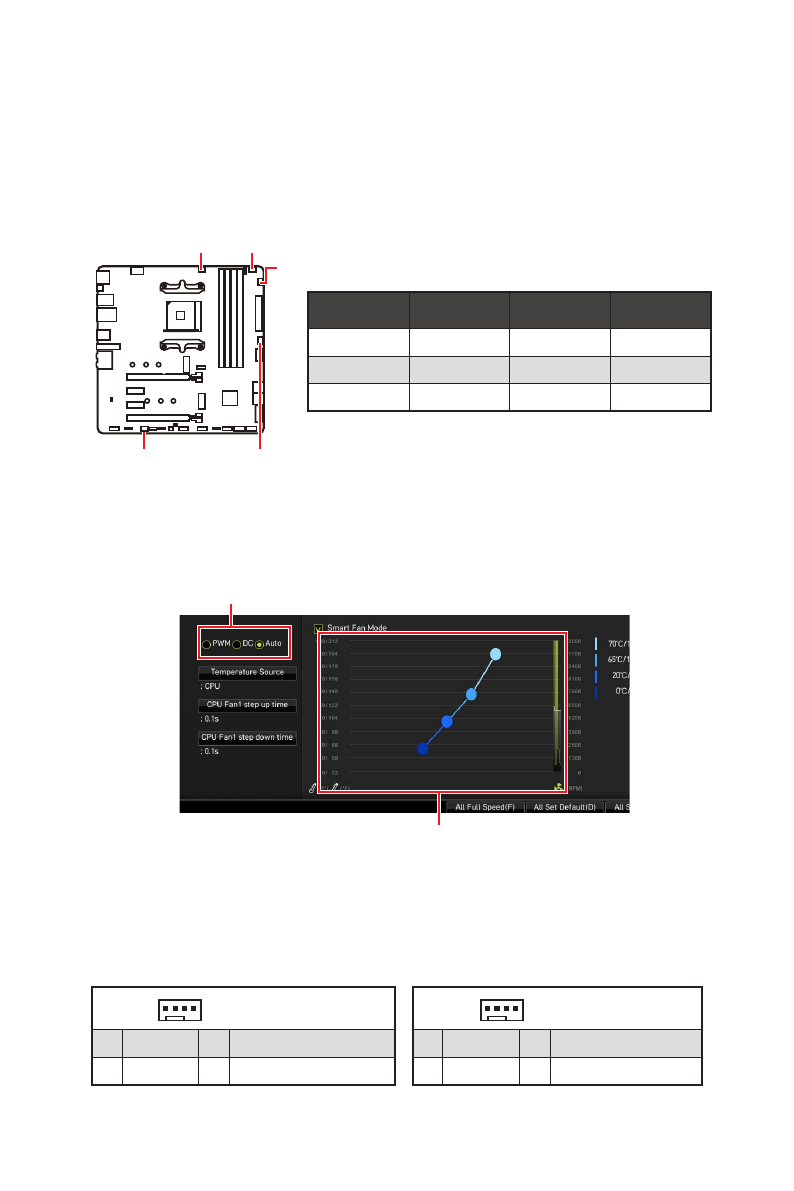

구성품 개요
CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: 팬 커넥터
팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM
모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를
조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드
팬 커넥터는 PWM 및 DC 모드를 자동으로 감지할 수 있습니다. 그러나 아래 설명처럼 팬
커넥터를 PWM 또는 DC 모드로 수동조정할 수 있습니다.
팬 모드 전환 및 속도 조정
PWM 모드와 DC 모드 사이에서 전환할 수 있으며
BIOS > HARDWARE MONITOR (하드웨어
모니터)
로 이동하여 팬 속도를 조정할 수 있습니다.
PWM
모드 또는
DC
모드 선택
⚠
중요사항
PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다.
CPU 온도에 따라 팬 속도를 단계별 설정 가능합니다.
팬 커넥터 핀 정의
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
커넥터
기본 팬 모드
최대 전류
최대 전력
CPU_FAN1
자동 모드
2A
24W
PUMP_FAN1
PWM 모드
3A
36W
SYS_FAN1~3
DC 모드
1A
12W
1
PWM 모드 핀 정의
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
DC 모드 핀 정의
1
Ground
2
Voltage Control
3
Sense
4
NC
