2

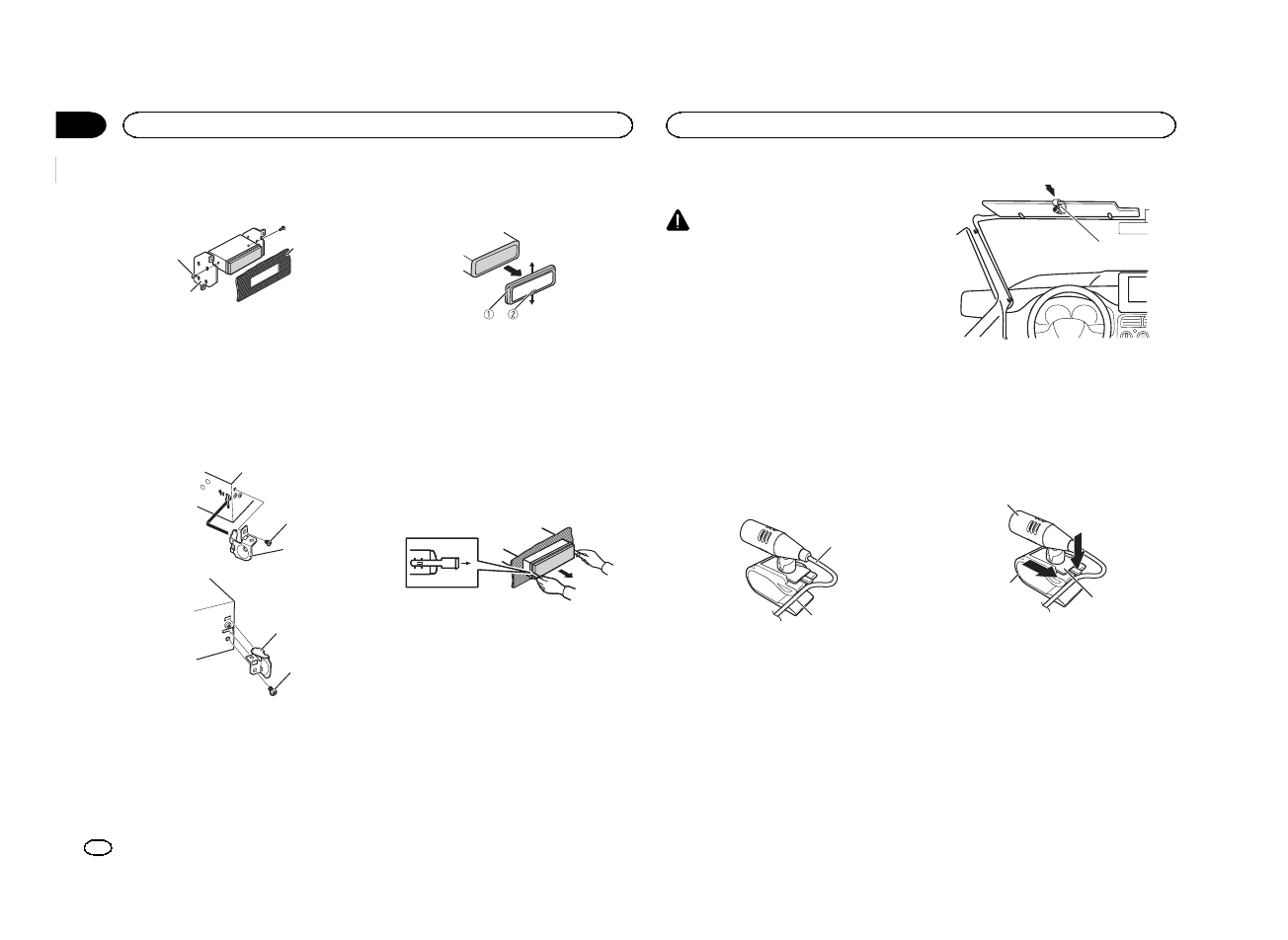

Enrosque un tornillo a cada lado para su-

jetar la unidad en su sitio.

1

2

3

1

Tornillo con rosca cortante (5 mm × 8 mm)

2

Carcasa

3

Salpicadero o consola

Si se utiliza el soporte que se incluye

También puede utilizar el soporte que se incluye
para montar la unidad. Asegúrese de que este
coincide con su modelo de vehículo y fíjelo a la
unidad tal y como se muestra a continuación.

2

1

1

2

1

Tornillo

2

Soporte

Extracción de la unidad

1

Retire el anillo de guarnición.

1

Anillo de guarnición

2

Pestaña con muesca

!

Libere el panel delantero para acceder más
fácilmente al anillo de guarnición.

!

Al volver a colocar el anillo de guarnición,
oriente hacia abajo la pestaña con muesca.

2

Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se
escuche un ligero chasquido.

3

Extraiga la unidad del salpicadero.

Retirada y colocación del panel
delantero

Puede extraer el panel delantero para proteger
la unidad contra robo.
Para obtener más información, consulte

Extrac-

ción del panel frontal

y

Colocación del panel de-

lantero

en la página 72.

Instalación del micrófono

PRECAUCIÓN

Es muy peligroso que el cable del micrófono se
enrolle alrededor de la columna de dirección o
la palanca de cambios. Asegúrese de instalar la
unidad de tal forma que no dificulte la conduc-
ción.

Notas

!

Instale el micrófono en una posición y orien-
tación que permita detectar la voz de la per-
sona que utiliza el sistema.

!

Use las abrazaderas compradas por separa-
do para fijar el cable en los lugares del inte-
rior del vehículo donde sea necesario.

Instalación del micrófono en el
parasol

1

Ajuste el cable del micrófono en la ranu-

ra.

1

2

1

Cable del micrófono

2

Ranura

2

Instale la abrazadera del micrófono en el

parasol.

Levante el parasol e instale la pinza del micrófo-
no (si lo baja reduce la capacidad del reconoci-
miento de voz).

1

1

Pinza

Instalación del micrófono en la
columna de dirección

1

Suelte la base del micrófono de la abraza-

dera del micrófono.

Para soltar la base del micrófono de la abrazade-
ra del micrófono, deslice la base del micrófono.

1

2

3

1

Micrófono

2

Pinza

3

Base del micrófono

Instalación
