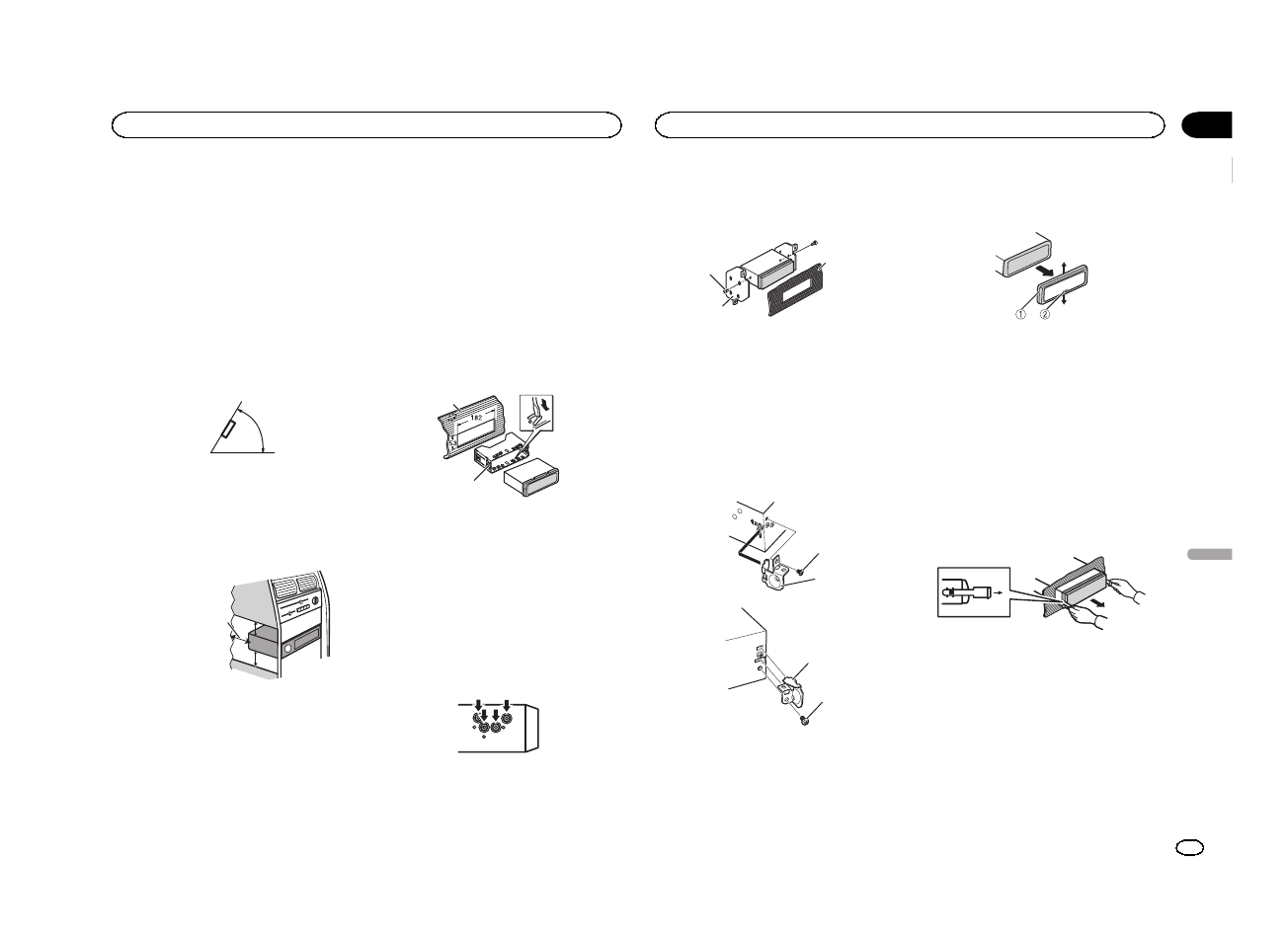

Installieren Sie dieses Gerät keinesfalls an
folgenden Orten:

—

Orte, an denen das Gerät die Steuerung des
Fahrzeugs behindern könnte.

—

Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.

!

Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.

!

Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 60° er-
zielt werden.

60°

!

Um beim Gebrauch des Geräts eine ord-
nungsgemäße Wärmezerstreuung zu ge-
währleisten, ist bei der Installation genügend
Freiraum hinter der Rückseite vorzusehen.
Lose Kabel sind aufzuwickeln, damit sie die
Lüftung nicht behindern.

5cm

cm

Reichlich Platz lassen

5 cm

5 cm

Front-/Rückmontage nach DIN

Dieses Gerät kann sowohl über die Front- als
auch über die Rückmontage installiert werden.
Verwenden Sie für die Montage im Handel er-
hältliches Zubehör.

DIN-Frontmontage

1

Führen Sie den Montagerahmen in das

Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montagerah-
men, wenn bei der Installation wenig Platz zur
Verfügung steht. Bei ausreichendem Platz kann
der mit dem Fahrzeug mitgelieferte Montagerah-
men verwendet werden.

2

Befestigen Sie den Montagerahmen mit-

hilfe eines Schraubendrehers: Die Metall-
klammern sind in eine sichere Position (90°)
zu biegen.

1

2

1

Armaturenbrett

2

Montagerahmen

#

Stellen Sie sicher, dass das Gerät fest angebracht

ist. Ein instabiler Einbau kann zum Aussetzen von
Tönen führen oder andere Fehlfunktionen verursa-
chen.

DIN-Rückmontage

1

Richten Sie die Löcher der Montageklam-

mer an den Löchern der Geräteseite aus, um
die Klammer zu befestigen.

2

Drehen Sie an jeder Seite eine Schraube

ein, um das Gerät sicher an seiner Position zu
befestigen.

1

2

3

1

Blechschraube (5 × 8 mm)

2

Montageklammer

3

Armaturenbrett oder Konsole

Verwenden der mitgelieferten Klammer

Zur Montage dieses Geräts kann auch die mitge-
lieferte Klammer genutzt werden. Vergewissern
Sie sich, dass die mitgelieferte Klammer für Ihr
Fahrzeugmodell geeignet ist, und befestigen Sie
sie dann wie unten abgebildet.

2

1

1

2

1

Schraube

2

Klammer

Entfernen des Geräts

1

Entfernen Sie den Einpassungsring.

1

Einpassungsring

2

Aussparung

!

Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.

!

Halten Sie beim Wiederanbringen des Ein-
passungsrings die Seite mit der Aussparung
nach unten.

2

Führen Sie die mitgelieferten Extrak-

tionsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.

3

Ziehen Sie das Gerät aus dem Armaturen-

brett.

Abnehmen und Wiederanbringen
der Frontplatte

Sie können die Frontplatte zum Schutz vor Dieb-
stahl abnehmen.
Detaillierte Informationen hierzu finden Sie
unter

Abnehmen der Frontplatte

und

Wiederan-

bringen der Frontplatte

auf Seite 94.
