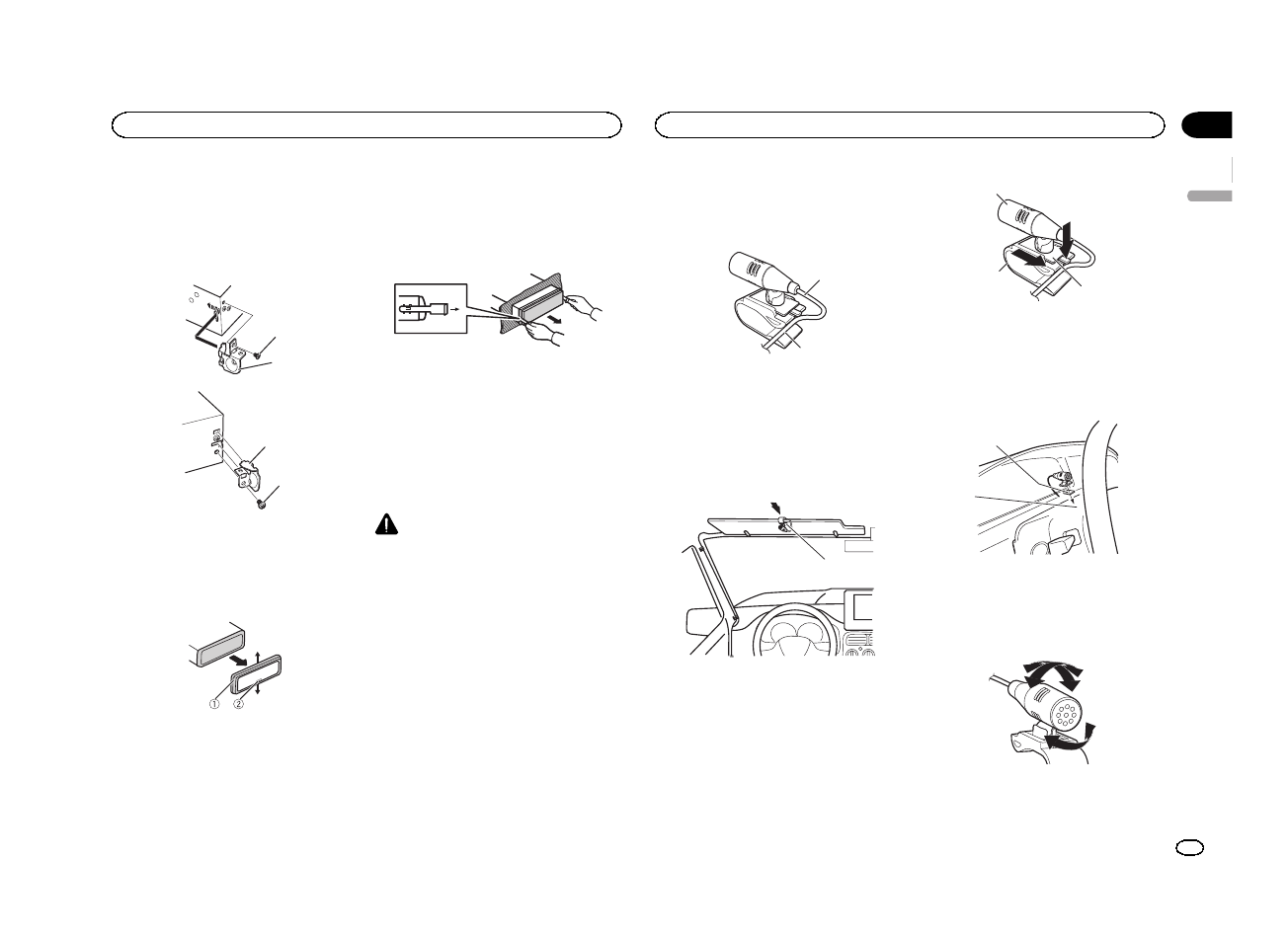

Using the included bracket

You can also use the included bracket to mount
the unit. Check to make sure that the included
bracket matches your particular model of ve-
hicle and then attach it to the unit as shown
below.

2

1

1

2

1

Screw

2

Bracket

Removing the unit

1

Remove the trim ring.

1

Trim ring

2

Notched tab

!

Releasing the front panel allows easier ac-
cess to the trim ring.

!

When reattaching the trim ring, point the
side with the notched tab down.

2

Insert the supplied extraction keys into

both sides of the unit until they click into
place.

3

Pull the unit out of the dashboard.

Removing and re-attaching the
front panel

You can remove the front panel to protect your
unit from theft.
For details, refer to

Removing the front panel

and

Re-attaching the front panel

on page 4.

Installing the microphone

CAUTION

It is extremely dangerous to allow the micro-
phone lead to become wound around the steer-
ing column or shift lever. Be sure to install the
unit in such a way that it will not obstruct driv-
ing.

Notes

!

Install the microphone in a position and ori-
entation that will enable it to pick up the
voice of the person operating the system.

!

Use separately sold clamps to secure the
lead where necessary inside the vehicle.

When installing the microphone
on the sun visor

1

Fit the microphone lead into the groove.

1

2

1

Microphone lead

2

Groove

2

Install the microphone clip on the sun

visor.

With the sun visor up, install the microphone
clip. (Lowering the sun visor reduces the voice
recognition rate.)

1

1

Microphone clip

When installing the microphone
on the steering column

1

Detach the microphone base from the mi-

crophone clip.

To detach the microphone base from the micro-
phone clip, slide the microphone base.

1

2

3

1

Microphone

2

Microphone clip

3

Microphone base

2

Install the microphone on the steering

column.

1

2

1

Double-sided tape

2

Install the microphone on the rear side of the
steering column.

Adjusting the microphone angle

English

Installation

17

Section

Installation

En

03
