potrebbe interferire con il funzionamento del
veicolo.

—

potrebbe procurare lesioni al passeggero in
caso di arresto improvviso del veicolo.

!

Se si surriscalda il laser a semiconduttore
potrebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dell

’

im-

pianto di riscaldamento.

!

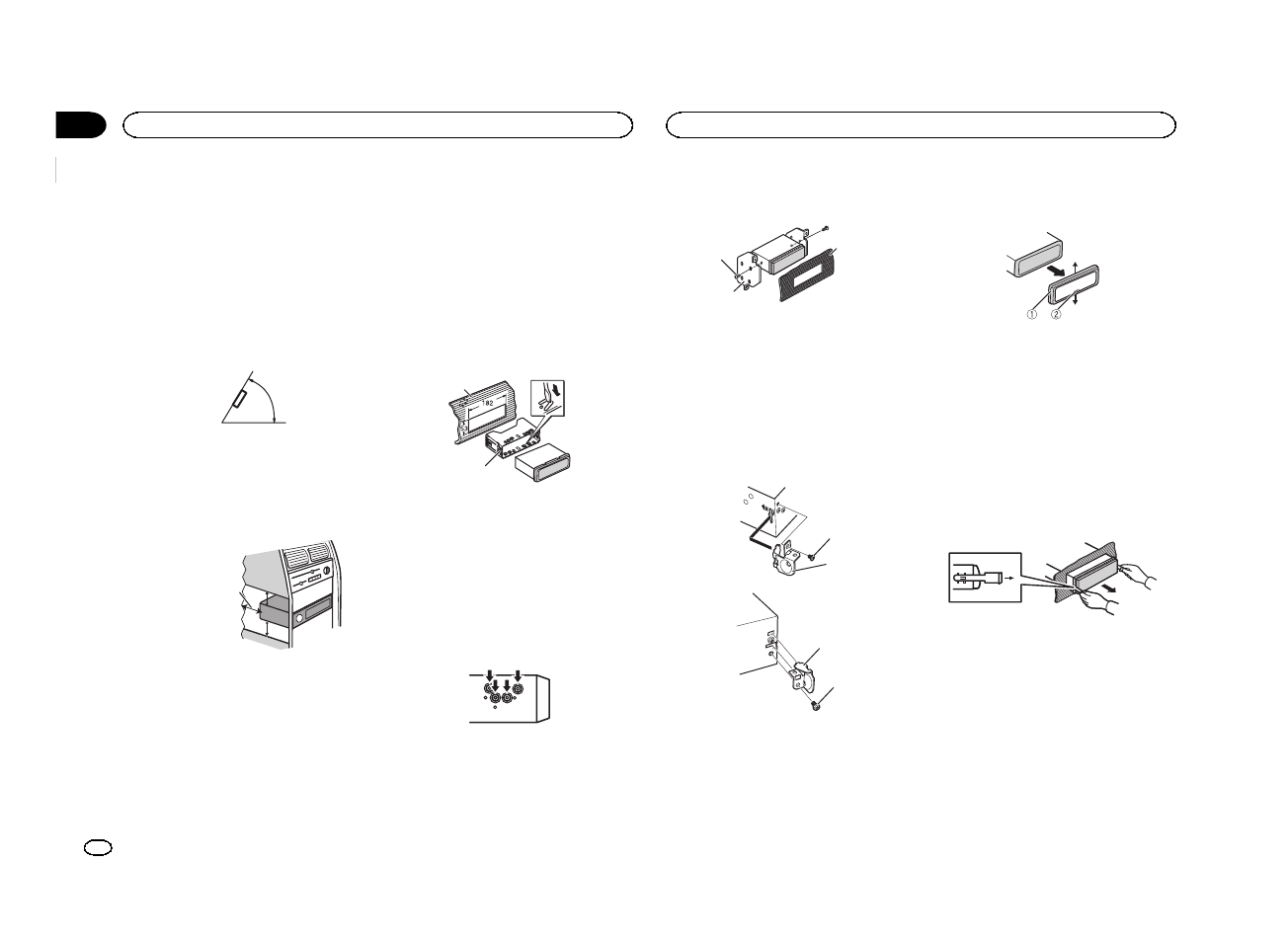

Le prestazioni ottimali si ottengono quando
l

’

unità viene installata con un

’

angolazione in-

feriore a 60°.

60°

!

Durante l

’

installazione, per assicurare la cor-

retta dissipazione del calore quando si utiliz-
za l

’

unità, accertarsi di lasciare ampio spazio

dietro il pannello posteriore e avvolgere even-
tuali cavi allentati in modo che non ostrui-
scano le aperture.

5cm

cm

Lasciare ampio spazio

5 cm

5 cm

Montaggio DIN anteriore/posteriore

Questa unità può essere installata correttamen-
te sia dalla posizione di montaggio anteriore, sia
dalla posizione di montaggio posteriore.
Durante l

’

installazione utilizzare componenti di-

sponibili in commercio.

Montaggio DIN anteriore

1

Inserire la fascetta di montaggio nel cru-

scotto.

Se l

’

unità viene installata in uno spazio poco

profondo, utilizzare la fascetta di montaggio for-
nita. Se dietro l

’

unità vi è spazio sufficiente, uti-

lizzare la fascetta di montaggio fornita con il
veicolo.

2

Assicurare la fascetta di montaggio utiliz-

zando un cacciavite per piegare le linguette
metalliche (90°) in posizione.

1

2

1

Cruscotto

2

Fascetta di montaggio

#

Accertarsi che l

’

unità sia saldamente installata

in posizione. Un

’

installazione instabile potrebbe cau-

sare salti audio o altri malfunzionamenti.

Montaggio DIN posteriore

1

Allineare i fori sulla staffa di montaggio

con i fori sui lati dell

’

unità per attaccare alla

staffa.

2

Avvitare una vite su ogni lato per tenere

l

’

unità in posizione.

1

2

3

1

Vite autofilettante (5 mm × 8 mm)

2

Staffa di montaggio

3

Cruscotto o console

Utilizzo della staffa inclusa

Per montare l

’

unità è possibile usare anche la

staffa inclusa. Controllare per assicurarsi che la
staffa inclusa corrisponda al particolare modello
di veicolo e quindi attaccarla all

’

unità come mo-

strato di seguito.

2

1

1

2

1

Vite

2

Staffa

Rimozione dell

’

unità

1

Rimuovere la guarnizione.

1

Guarnizione

2

Linguetta intaccata

!

La rimozione del frontalino permette di acce-
dere facilmente alla guarnizione.

!

Quando si riapplica la guarnizione, spingere
il lato con la linguetta intaccata verso il
basso.

2

Inserire le chiavi di estrazione fornite su

entrambi i lati dell

’

unità fino a che non scat-

tano in posizione.

3

Estrarre l

’

unità dal cruscotto.

Rimozione e reinserimento del
frontalino

È possibile rimuovere il frontalino per protegge-
re l

’

unità dai furti.

Per ulteriori dettagli, vedere

Rimozione del fronta-

lino

e

Reinserimento del frontalino

a pagina 48.

Installazione

62

Sezione

Installazione

It

03
