2

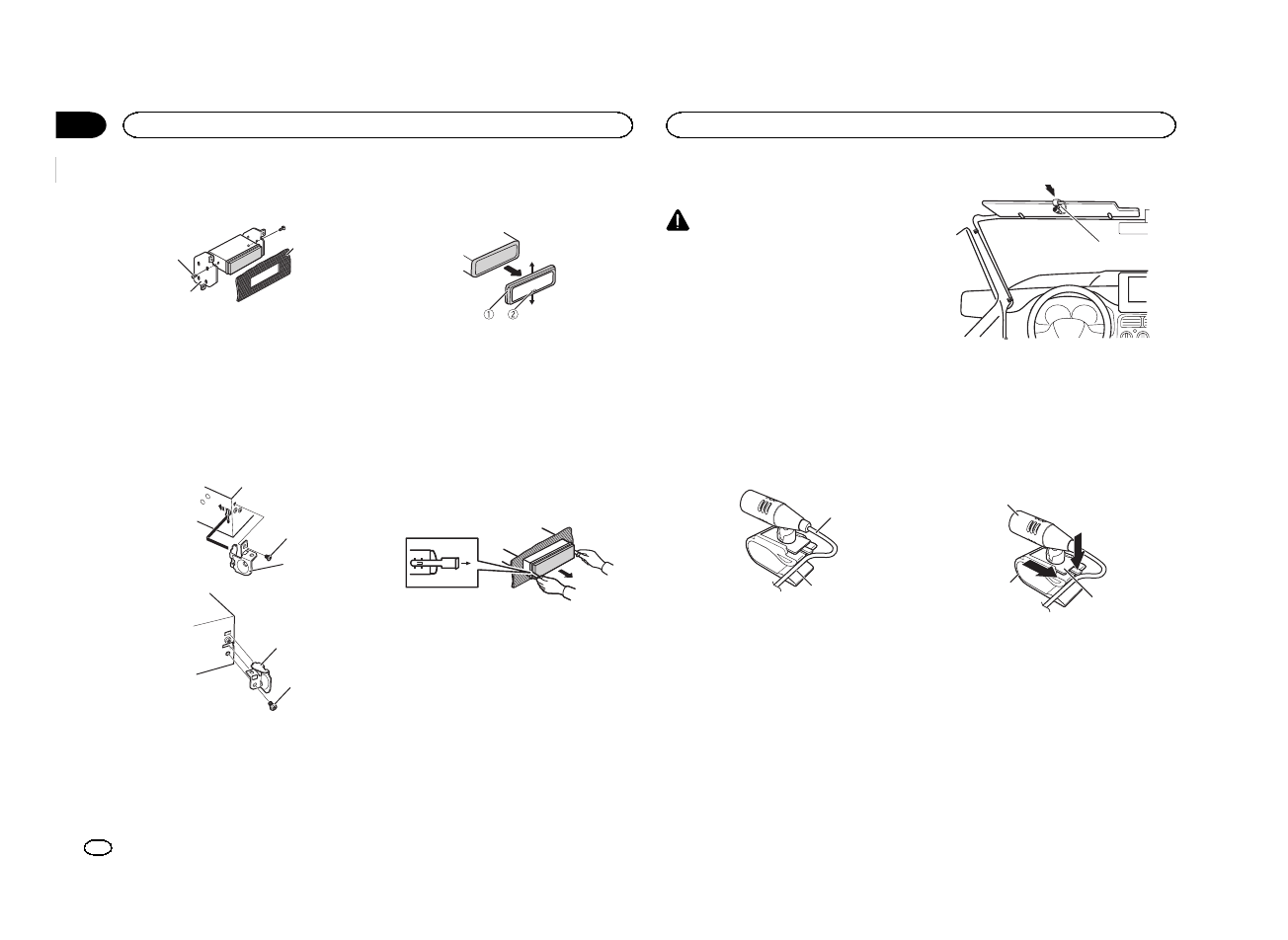

Schroef één schroef in langs elke zijde

om het toestel op zijn plaats te houden.

1

2

3

1

Zelftappende schroef (5 mm × 8 mm)

2

Bevestigingsklem

3

Dashboard of console

De meegeleverde klem gebruiken

U kunt de meegeleverde klem ook gebruiken om
het toestel te monteren. Controleer dat de mee-
geleverde klem past bij uw specifieke automodel
en bevestig ze aan het toestel zoals hieronder af-
gebeeld.

2

1

1

2

1

Schroef

2

Bevestigingsklem

Het toestel verwijderen

1

Verwijder de sierlijst.

1

Sierlijst

2

Lipje met inkeping

!

De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.

!

Plaats de sierlijst terug met de kant met het
lipje met de inkeping onderaan.

2

Steek de meegeleverde uittreksleutels in

de beide kanten van het toestel totdat ze op
hun plaats klikken.

3

Trek het toestel uit het dashboard.

Het voorpaneel verwijderen en
terug bevestigen

U kunt het voorpaneel verwijderen om het toe-
stel tegen diefstal te beveiligen.
Raadpleeg

Het voorpaneel verwijderen

en

Het

voorpaneel terugzetten

op bladzijde 118 voor

meer informatie.

De microfoon installeren

LET OP

Het is zeer gevaarlijk om de microfoon zo te in-
stalleren dat het snoer zich om de stuurkolom of
de versnellingspook kan wikkelen. Installeer het
toestel zodanig dat het de besturing op geen en-
kele wijze kan belemmeren.

Opmerkingen

!

Installeer de microfoon op een plaats waar
de stem van degene die het toestel bedient,
kan worden opgevangen.

!

Gebruik waar nodig los verkrijgbare klemmen
om de kabel in het voertuig vast te zetten.

Als u de microfoon op de
zonneklep installeert

1

Zet de microfoonkabel vast in de groef.

1

2

1

Microfoonkabel

2

Groef

2

Plaats de microfoonklem op de zonne-

klep.

Installeer de microfoonklem terwijl de zonneklep
omhoog staat. (Als u de zonneklep lager zet, ver-
mindert de herkenning bij stemopdrachten.)

1

1

Microfoonklem

Als u de microfoon op de
stuurkolom installeert

1

Maak het microfoonstatief los van de mi-

crofoonklem.

Schuif het microfoonstatief om het los te maken
van de microfoonklem.

1

2

3

1

Microfoon

2

Microfoonklem

3

Microfoonstatief

Installatie
