a

Blauw-wit
Aansluiten op systeembedieningsaansluiting
van de versterker (maximaal 300 mA, 12 V ge-
lijkstroom).

b

Blauw-wit
Aansluiten op bedieningsaansluiting van de
gemotoriseerde antenne (maximaal 300 mA,
12 V gelijkstroom).

c

Luidsprekerkabels
Wit: Linksvoor

+

Wit-zwart: Linksvoor

*

Grijs: Rechtsvoor

+

Grijs-zwart: Rechtsvoor

*

Groen: Linksachter

+

of subwoofer

+

Groen-zwart: Linksachter

*

of subwoofer

*

Violet: Rechtsachter

+

of subwoofer

+

Violet-zwart: Rechtsachter

*

of subwoofer

*

d

ISO-connector
Bij sommige voertuigen is de ISO-connector
in twee verdeeld. Verbind in dat geval beide
connectoren.

Opmerkingen

!

Wijzig het beginmenu van het toestel. Raad-
pleeg het gedeelte

REAR-SP

(achteruitgang)

op bladzijde 129.
De subwooferuitgang van dit toestel is mono.

!

Als u een subwoofer van 70 W (2

W

) gebruikt,

moet u de subwoofer aansluiten op de vio-
lette en zwart-violette draden van dit toestel.
Sluit niets aan op de groene en groen-zwarte
draden.

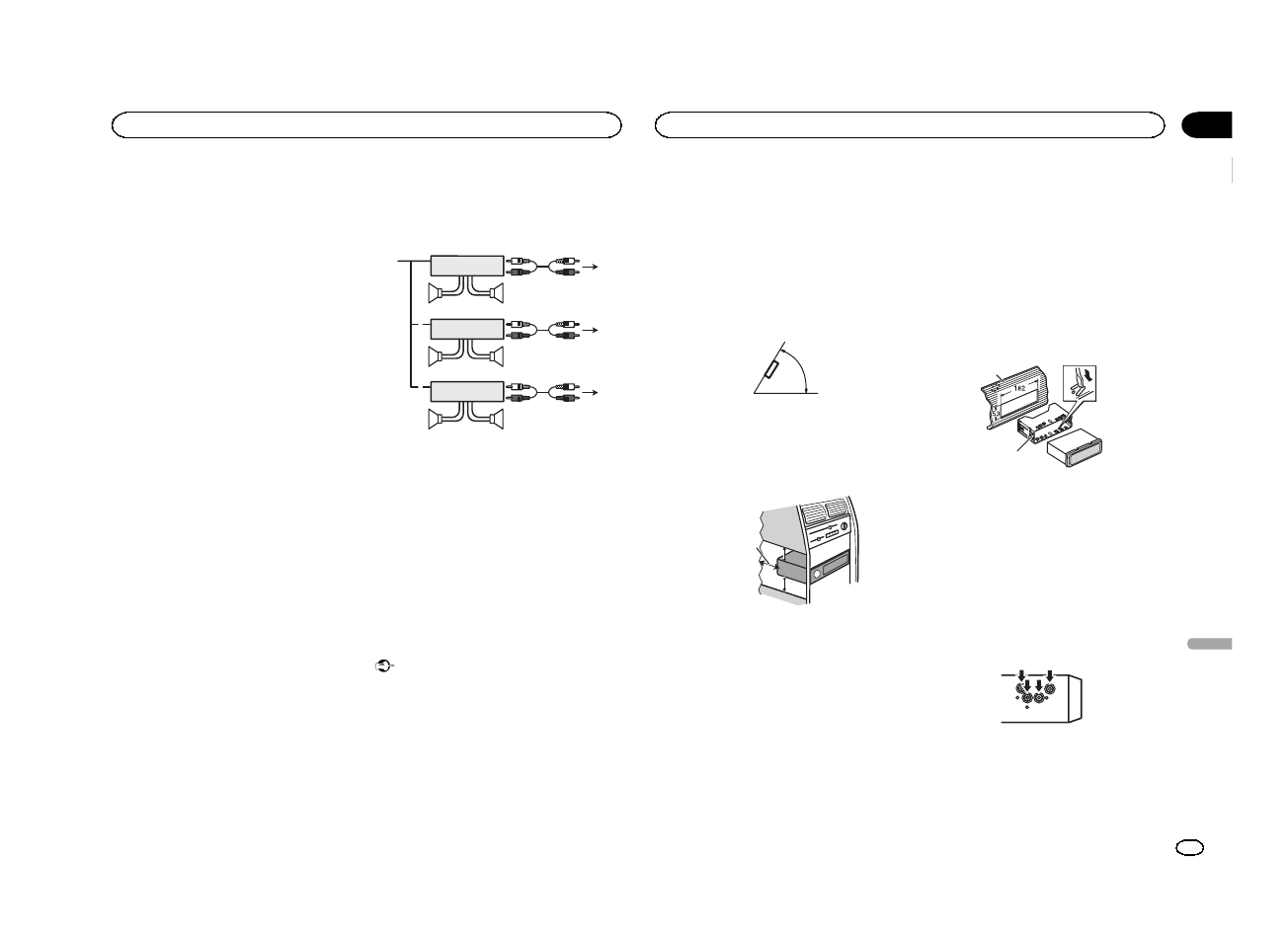

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele verster-
ker wordt gebruikt.

























1

1

3

2

4

5

5

3

2

6

7

7

1

3

2

8

9

9

1

Systeemafstandsbediening
Verbinden met blauw-witte kabel.

2

Versterker (apart verkrijgbaar)

3

Aansluiten op RCA-kabels (apart verkrijg-
baar)

4

Naar output achter

5

Luidsprekers achterin

6

Naar vooruitgang

7

Luidsprekers voorin

8

Naar subwooferuitgang

9

Subwoofer

Installatie

Belangrijk

!

Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.

!

Gebruik geen onderdelen van andere fabri-
kanten; deze kunnen storingen veroorzaken.

!

Neem contact op met uw dealer als er voor
de installatie gaten moeten worden geboord
of als er andere aanpassingen aan het voer-
tuig nodig zijn.

!

Installeer dit toestel niet op een plaats waar:

—

het de besturing van het voertuig kan belem-
meren.

—

het de inzittenden kan verwonden bij een
noodstop.

!

De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.

!

Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.

60°

!

Laat bij het plaatsen voldoende ruimte vrij
achter het achterpaneel en wikkel losse ka-
bels zo dat ze de ventilatiegaten niet blokke-
ren; zorg altijd dat warmte goed wordt
afgevoerd tijdens gebruik van het toestel.

5cm

cm

Laat voldoende
ruimte vrij

5 cm

5 cm

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.
Gebruik voor installatie in de handel verkrijgbare
onderdelen.

DIN-voormontage

1

Schuif de montagebehuizing in het dash-

board.

Gebruik voor installatie in een ondiepe ruimte de
meegeleverde montagebehuizing. Als er vol-
doende ruimte is, gebruikt u de montagebehui-
zing die met het voertuig geleverd werd.

2

Zet de montagebehuizing vast door met

een schroevendraaier de metalen lipjes op
hun plaats te buigen (90°).

1

2

1

Dashboard

2

Montagebehuizing

#

Controleer of het toestel stevig op zijn plaats is

gemonteerd. Het toestel functioneert wellicht niet
naar behoren als het niet goed is bevestigd.

DIN-achtermontage

1

Breng de openingen van de bevestigings-

klem op gelijke hoogte met de openingen
aan de zijkanten van het toestel om de klem
te bevestigen.

Nederlands

Installatie

131

Hoofdstuk

Installatie

Nl

03
