97
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Схождение
Используйте процедуру для проверки схождения передних колес.
Рекомендуемое схождение: -(3-6) мм (расхождение).
ВНИМАНИЕ:
Неверная регулировка схождения может привести к повре-
ждениям или смерти. Не производите регулировку самостоятельно. Регу-
лировку должен производить авторизованный дилер Polaris.
1. Расположите технику на ров-
ной поверхности.
2. Установите руль прямо.

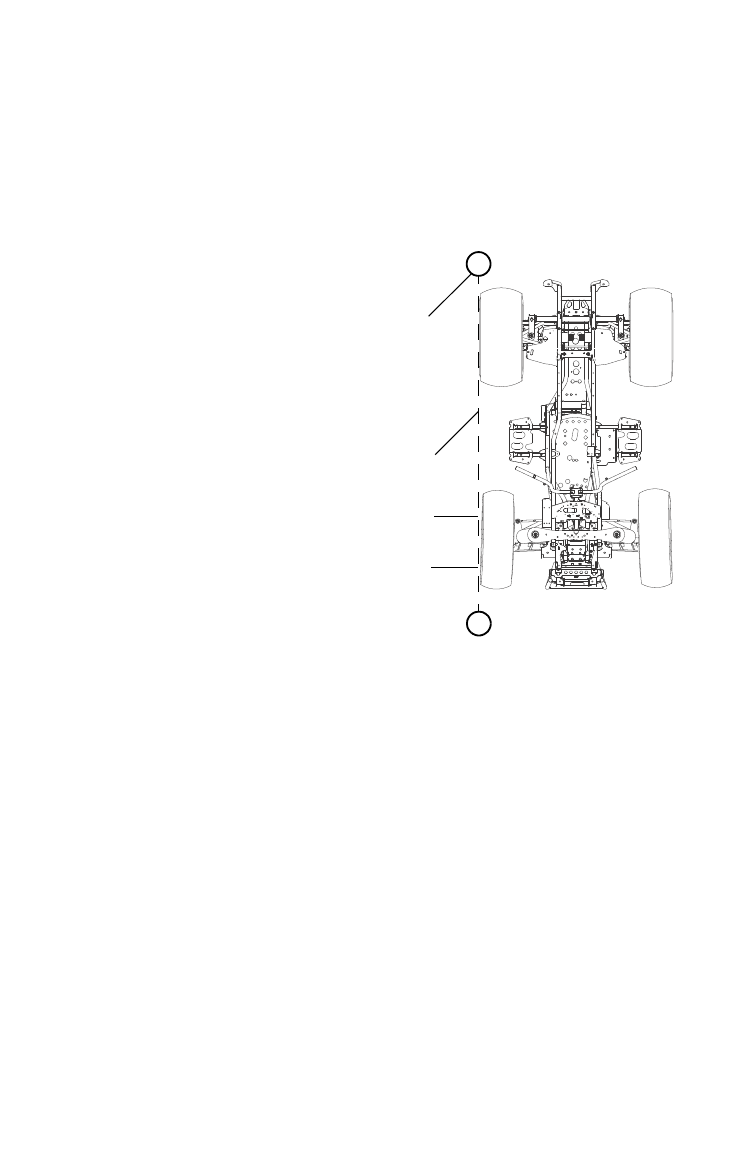

3. Привяжите трос к двум стой-
кам, как показано на
рисунке. Расположите
стойки так, чтобы трос нахо-
дился на высоте осей колес и
касался заднего колеса. Вме-
сто троса можно использо-
вать длинную линейку.
4. Измерьте расстояние от
троса до передней и задней
кромок переднего диска. Рас-
стояние от троса до задней
кромки должно быть на 2-3
мм больше, чем до передней
кромки, с каждой из сторон
для обеспечения общего расхождения 3-6мм.
5. Повторите замер с другой стороны транспортного средства.
6. При выявлении неверной регулировки обратитесь к дилеру
Polaris.
Трос
Стойка
2
1
Перед
