16
БЕЗОПАСНОСТЬ
Предупредительные таблички

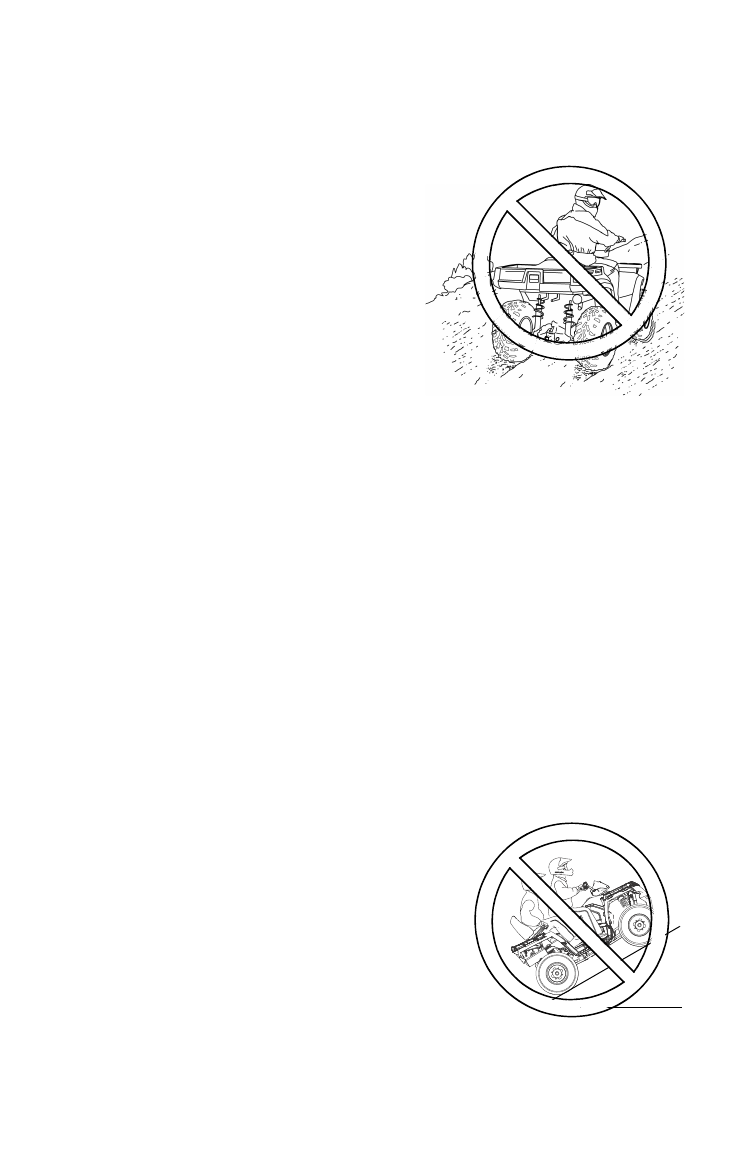

Вынужденная остановка на склоне. Скатывание по
склону
Остановка скатывание, неверное начало
движение на склоне могут привести к пере-
вороту транспортного средства.
• Всегда поддерживайте постоянную ско-
рость при движении вверх по склону.
При полной потере скорости:
• Перенесите центр тяжести тела в
направлении вершины склона. Пасса-
жир также должен перенести вес тела в
направлении вершины склона
• Нажмите на педаль тормоза.
• Включите парковочный тормоз после
полной остановки.
• Сходите в сторону вершины склона или налево, если транспортное
средство стоит прямо по склону. Попросите пассажира сойти со своего
места, затем водитель должен слезть с снегоболотохода
• Разверните снегоболотоход, как указано в настоящем руководстве. См.
стр. 60.
Если снегоболотоход начинает скатываться со склона:
• Перенесите центр тяжести водителя и пассажира в сторону вершины
склона.
• Не нажимайте газ.
• Не нажимайте на задний тормоз, если вы скатываетесь назад. Плавно
нажмите на рукоятку тормоза на руле.
• После полной остановки нажмите педаль заднего тормоза и затем
зафиксируйте парковочный тормоз.
• Сходите в сторону вершины склона или налево, если транспортное
средство стоит прямо по склону. Попросите пассажира сойти со своего
места, затем водитель должен слезть с снегоболотохода
• Разверните снегоболотоход, как указано в настоящем руководстве. См.
стр. 60.
Движение по чрезмерно кру-
тым склонам
Езда по чрезмерно крутым склонам может
привести к перевороту.
Не имея достаточного опыта, не выезжайте
на склоны, уклон которых может оказаться
слишком большим для вашего снегоболото-
хода. Не выезжайте на склоны с крутизной
более 15 градусов.
