ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 82. Позиции, не перечисленные в регла-
менте, через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, кроме как при экстремальной
эксплуатации или по какой-то специальной причине, на усмотре-
ние владельца.
Элемент
Состав
Емкость
Проверка
Масло двигателя PS-4 5W-50
4-Cycle Oil
2 кварты (1.9 л) Поддерживайте уровень по
щупу. См. стр. 88.
Тормозная жид-
кость
DOT 4, Тормозная
жидкость
---
Поддерживайте уровень
между метками на щупе
Трансмиссион-
ное масло
AGL Gearcase
Lubricant &
Transmission Fluid
32 унции
(948 мл)
Поддерживайте уровень по
кромку заливного отвер-
стия. См. стр. 91.
Жидкость
Demand drive
(передний редук-
тор)
Жидкость
Demand drive
9 унции
(265 мл)
Поддерживайте уровень по
кромку заливного отвер-
стия. См. стр. 93.
Крестовины пере-
днего кардана
U-Joint Grease
---
Смажьте фитинг (максимум
3 качка) раз в 800 км и для
консервации или после
погружения во влажную
среду.

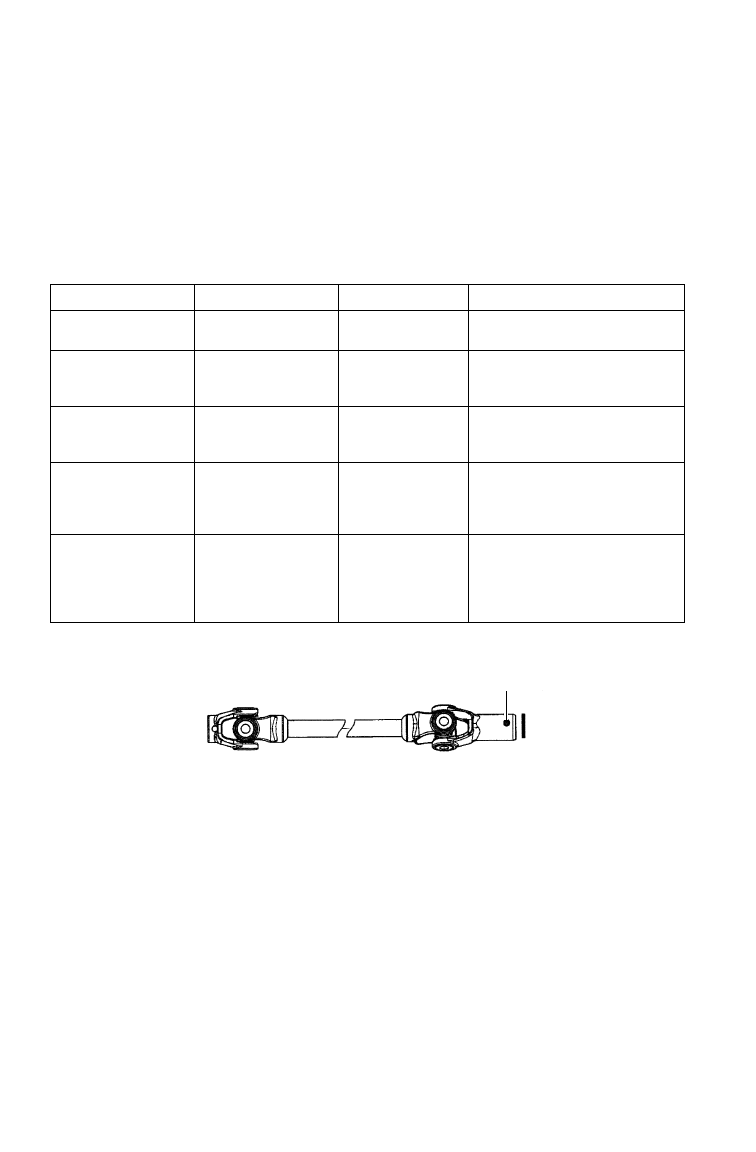

Крестовина переднего кардана
