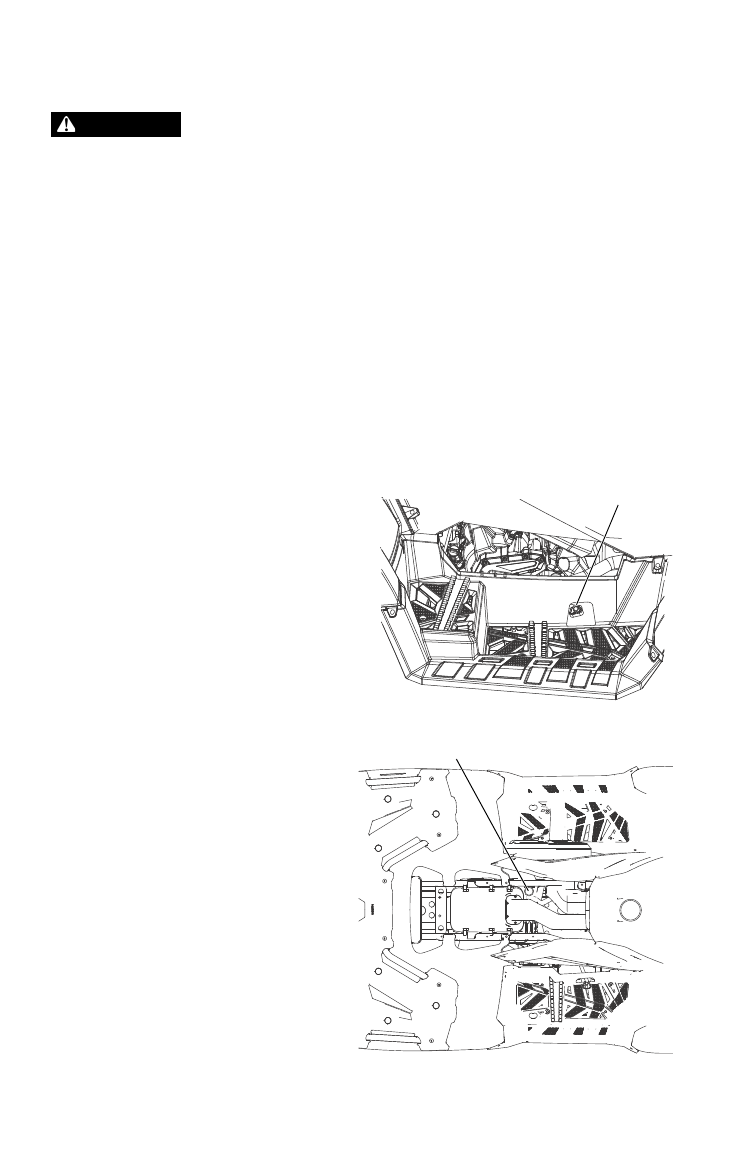

32
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Дополнительный ножной тормоз
Не спускайтесь с холма задним ходом. Резкое включение дополнительного
тормоза при спуске с холма может привести к опрокидыванию снегоболото-
хода, причинить травмы водителю или стать причиной его гибели.
Будьте осторожны при включении ножного тормоза. Нажимайте на педаль
тормоза очень плавно при движении вперед. Задние колеса могут потерять
сцепление с грунтом, приводя к потере управления, что может привести к
серьезным травмам или смерти.
Дополнительный тормоз предназначен для использования при
выходе из строя главной тормозной системы. При выходе из строя
главной тормозной системы, используйте дополнительный ножной
тормоз. Т.к. эта система притормаживает только задние колеса, она
не может быть такой же эффективной, как ручной тормоз на все
колеса.
Дополнительный задний тор-
моз приводится в действие
педалью, расположенной на
правой подножке. При необхо-
димости, нажимайте на педаль
правой ногой.
Если при нажатии на педаль
задний колеса начинают терять
сцепление с грунтом, умень-
шите усилие нажатия на
педаль.
Уровень тормозной жидкости
Проверяйте уровень тормоз-
ной жидкости в расширитель-
ном бачке дополнительной
тормозной системы. Резервуар
расположен с левой стороны
транспортного средства. Уро-
вень жидкости должен всегда
находиться между верхней и
нижней отметками на резерву-
аре.
ВНИМАНИЕ
Дополнительный
ножной тормоз
Резервуар тормозной
жидкости
