ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Главный тормозной цилиндр/Тормозная жидкость
Переполнение главного цилиндра может стать причиной подклинивания
или полной блокировки колес, что может привести к травмам или несчаст-
ному случаю. Поддерживайте необходимый уровень тормозной жидкости.
Не переливайте.
Оставшуюся во флаконе тормозную жидкость хранить или использовать
запрещается. Тормозная жидкость гигроскопична, что означает, что она
быстро набирает влагу из воздуха. Наличие влаги приводит к снижению
температуры кипения тормозной жидкости и ранней потере эффективно-
сти тормозов, следовательно, несчастному случаю или серьезной травме.
После открытия флакона тормозной жидкости утилизируйте неиспользо-
ванную жидкость.
Проверьте уровень тормозной
жидкости перед каждой поезд-
кой.
1. Расположите технику на ров-
ной поверхности.
2. Поверните руль так, чтобы
бачок располагался горизон-
тально.
3. Уровень тормозной жидкости
виден через пластиковое
смотровое окно в тормозном
бачке. Если жидкости доста-
точно, смотровое окно чер-
ное. Окно будет прозрачным, если необходимо долить
жидкость.
4. При понижении уровня тормозной жидкости доливайте только
жидкость DOT4. Не переливайте.

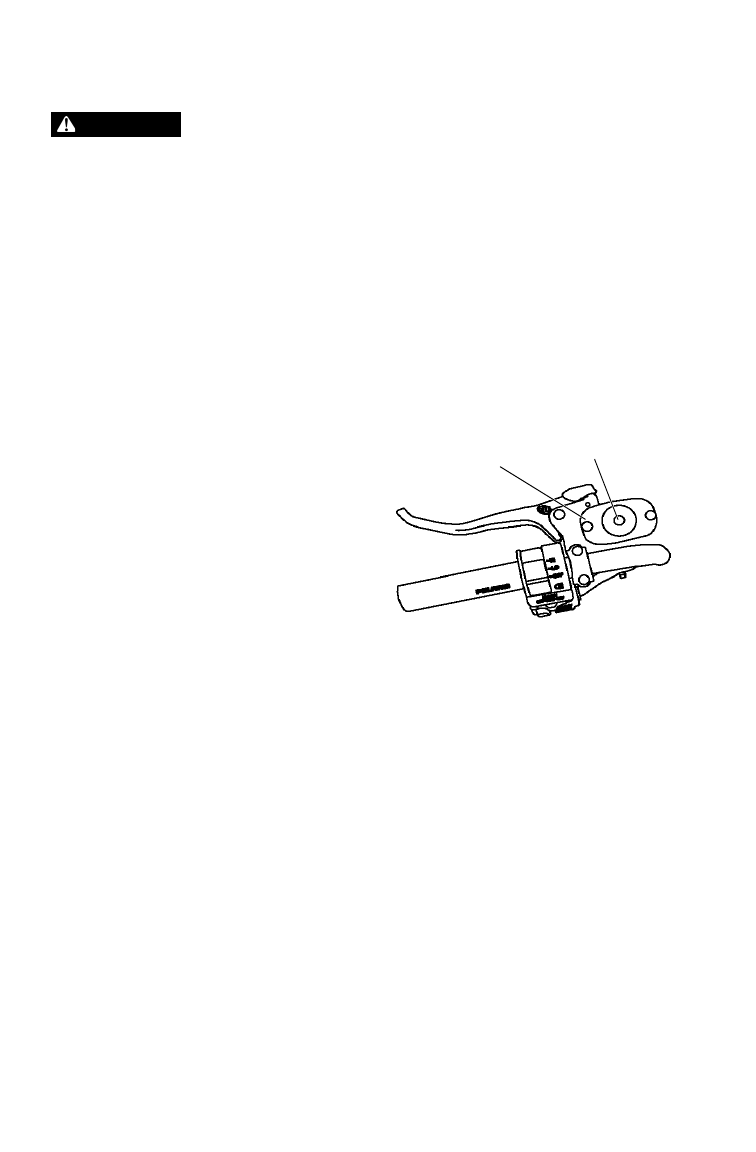

ВНИМАНИЕ
Главный
тормозной
Индикаторные
окна
