120
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея
Хранение батареи
Если транспортное средство не используется более трех месяцев,
снимите с него аккумуляторную батарею, убедитесь, что она пол-
ностью заряжена, и храните ее в защищенном от солнечных лучей
прохладном сухом месте. Во время хранения ежемесячно прове-
ряйте напряжение батареи и при необходимости подзаряжайте ее
до состояния полного заряда.
Подсказка:
Возможно, потребуется подогнуть провода АКБ вниз, так чтобы
была возможность установить батарею.
Аккумулятор можно заряжать с помощью зарядного устройства
Polaris Battery Tender или раз в месяц подзаряжать его для компен-
сации нормального саморазряда. Во время хранения устройство
Battery Tendert можно не отключать, в этом случае оно будет авто-
матически подзаряжать аккумулятор, когда напряжение на нем упа-
дет ниже заданного уровня. На стр. 136 указаны каталожные
номера продуктов POLARIS.
Электролит батареи (обслуживаемая батарея)
Неправильное или недостаточное
техническое обслуживание акку-
муляторной батареи быстро выво-
дит ее из строя. Регулярно
проверяйте уровень электролита.
Уровень жидкости должен всегда
находиться между верхней и
нижней отметками на резервуаре.
Заливайте только дистиллирован-
ную воду. Водопроводная вода
содержит растворенные эле-
менты, которые вредны для бата-
реи.

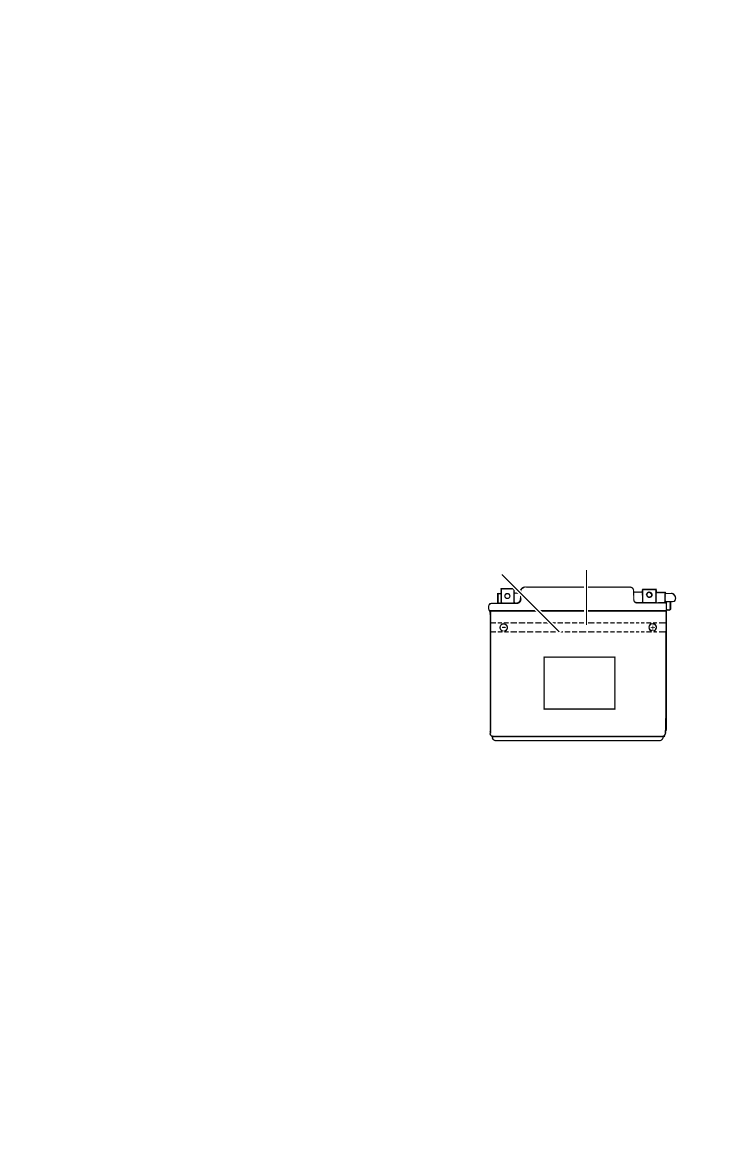

Нижняя
отметка
Верхняя
отметка
