БЕЗОПАСНОСТЬ
Предупредительные таблички и их расположение
Предупреждение на крышке вариатора
ВНИМАНИЕ
• Движущиеся детали, которые находятся под кожухом ремня вариатора,
представляют большую опасность. Езда на транспортном средстве со
снятым кожухом ремня вариатора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и вариатора.
Это приводит к поломкам ответственных деталей, изменению баланса
масс деталей или увеличению оборотов двигателя, что может стать при-
чиной аварий, несчастных случаев или смерти.
7180089
Предупреждающая табличка багажных площадок
ВНИМАНИЕ
НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ
ИЛИ БАМПЕРУ Возможно повреждение или опрокидывание транспортного
средства, что может привести к серьезной травме или смерти. Для букси-
ровки предназначены буксирные крюки или прицепное устройство. Грузо-
подъемность: Передняя площадка 41 кг Задняя площадка (82 кг)
7172572
Предупреждение по фаркопу
МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС ТРАНСПОРТИРУЕМОГО ПРИЦЕПА:
1225 фунтов (557 кг) НА РОВНОЙ ПОВЕРХНОСТИ
Максимальная нагрузка на фаркоп Вертикальная нагрузка 120 фунтов (55
кг)
7174159

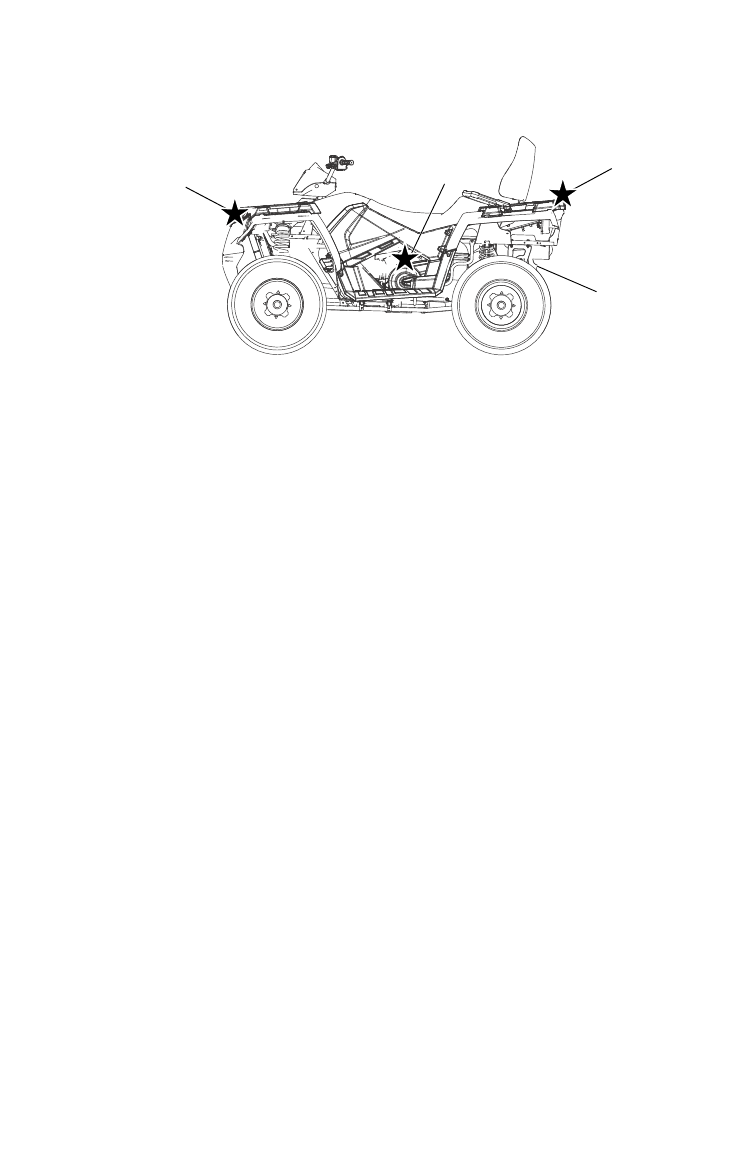

Предупреждающая
табличка багажных
площадок
Предупреждение
на крышке
вариатора
Предупреждение
по фаркопу
Багажная площадка
Предупреждение
