53
ЭКСПЛУАТАЦИЯ
Езда с пассажиром
1. Не перевозите ребенка младше 12 лет в качестве пассажира.
Убедитесь, что пассажир достаточно высокий, чтобы сидя на
сиденье, мог крепко держаться за рукоятки и упираться ногами
в подножки.
2. Не перевозите пассажира, пока у вас не появится опыт эксплуа-
тации не менее 2 часов.
3. Убедитесь, что пассажир одел всю необходимую экипировку.
См. стр. 8.
4. Выполните предэксплу-
атационные проверки.
См. стр. 50.
5. Включите стояночный
тормоз.

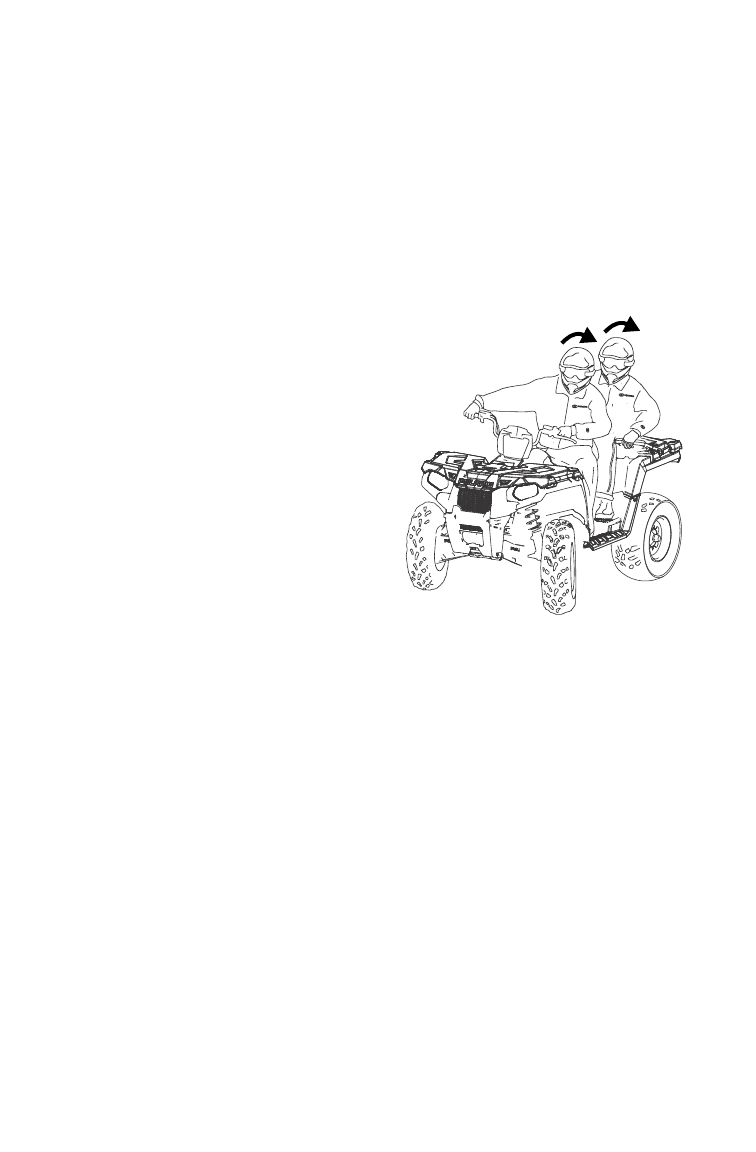

6. Сядьте на транспор-
тное средство с левой
стороны После того,
как водитель сел на
транспортное средство,
пассажир должен сесть
на транспортное сред-
ство с левой стороны.
Убедитесь в отсутствии
движения транспортного средства при посадке пассажира.
7. Перевозка пассажира возможна только на сиденье пассажира.
8. Не перевозите более одного пассажира.
9. Двигайтесь на малой скорости. Наличие пассажира осложняет
управление транспортным средством. Держите большую
дистанцию для большего тормозного пути.
