93
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Передний редуктор (Жидкость Demand Drive)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 82. Поддерживайте
уровень масла по кромку заливного отверстия. На стр. 136 указаны
каталожные номера продуктов POLARIS.
Рекомендации по эксплуатационным жидкостям

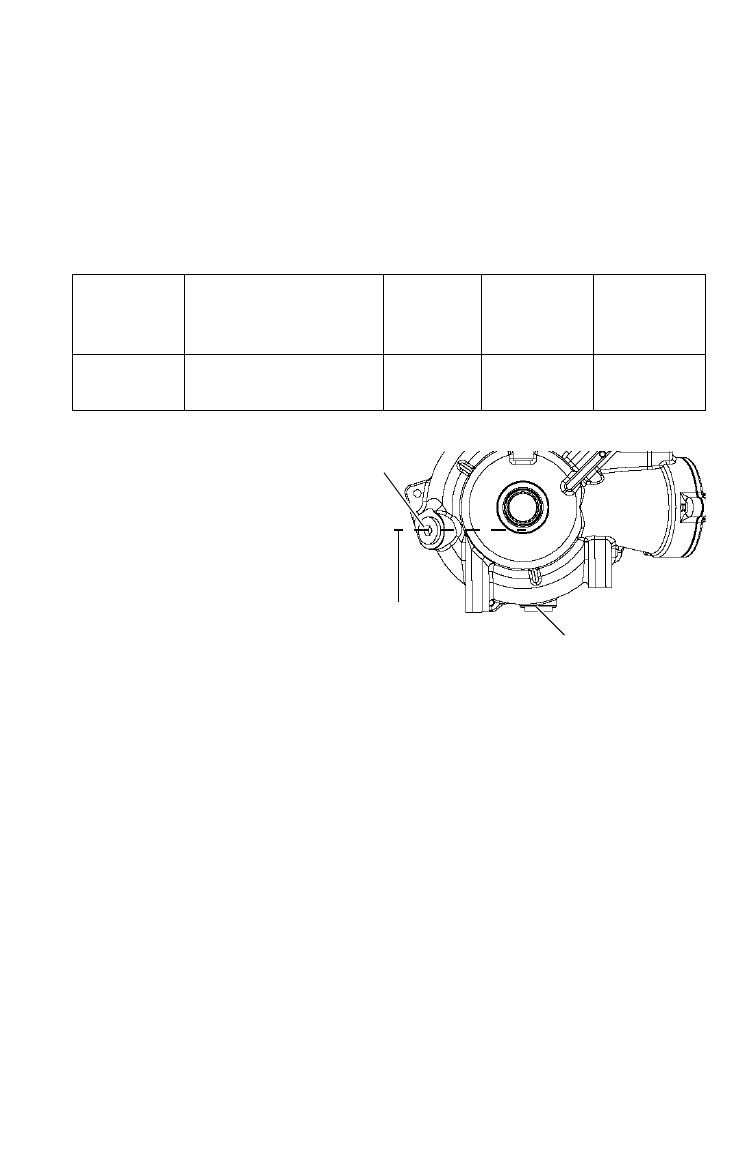

Заливная пробка располо-
жена с правой стороны
редуктора. Сливная
пробка расположена с
правой стороны на дне
редуктора.
Проверка уровня
1. Расположите технику
на ровной поверхно-
сти. Снимите залив-
ную пробку. Проверьте уровень жидкости.
2. Если нужно, добавьте рекомендованного масла до нижней
кромки заливного отверстия.
3. Установите заливную пробку. Затяните моментом (11 - 14 Нм)
Замена жидкости
1. Расположите технику на ровной поверхности. Снимите заливную
пробку. Расположите емкость для использованного масла под сливной
пробкой.
2. Снимите сливную пробку. Полностью слейте масло.
3. Очистите и установите сливную пробку. Момент затяжки 15 Нм
4. Используйте рекомендованную жидкость. См. стр. 93. Поддержи-
вайте уровень масла по кромку заливного отверстия.
5. Установите заливную пробку. Затяните моментом (11 - 14 Нм)
6. Проверьте отсутствие утечек. Правильно утилизируйте использован-
ное масло.
Трансмис-
сия
Масло
Емкость
Заливная
пробка
Момент
затяжки
Сливная
пробка.
Момент
затяжки
Масло
переднего
редуктора
Жидкость Demand drive
9 унций
(265 мл)
8-10 фут-фун-
тов
(11-14 Нм)
11 фут-фунтов
(15 Нм)
Сливная пробка
Заливная
пробка
Уровень
