22
БЕЗОПАСНОСТЬ

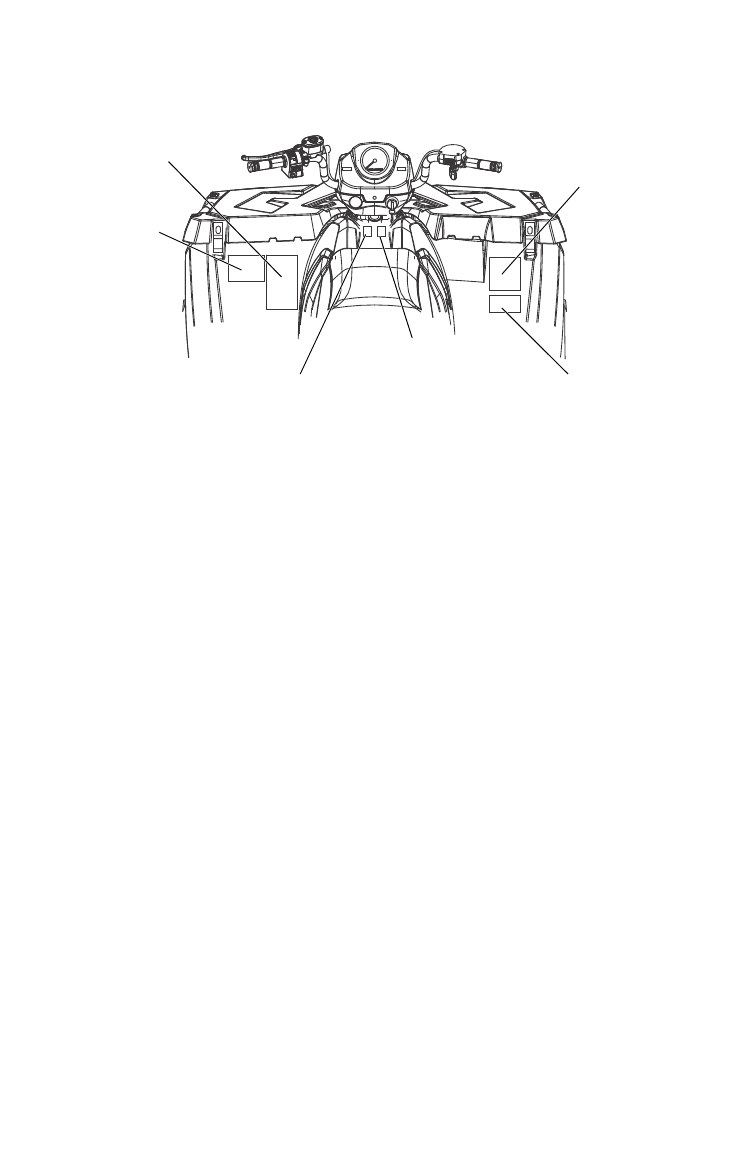

Предупредительные таблички и их расположение
Возрастной ценз (16 лет)
ВНИМАНИЕ
Снегоболотоход предназначен ТОЛЬКО ДЛЯ ВЗРОСЛЫХ ВОДИТЕЛЕЙ
старше 16 лет.
Управление снегоболотоходом лицам моложе 16 лет ЗАПРЕЩЕНО.
7175375
Предупреждающая табличка реверса
ВНИМАНИЕ
Неправильное использование режима Override при движении задним
ходом может привести к ухудшению управляемости. Не нажимайте на
кнопку Override при открытой дроссельной заслонке. Плавно нажимайте на
рычаг акселератора при движении задним ходом.
7175486
Предупреждающая табличка 4X4 (AWD)
ВНИМАНИЕ
Не переключайтесь в режим 4X4 (AWD), если пробуксовывают задние
колеса. Это может привести к серьезным поломкам.
7175485
4X4 (AWD)
Предупреждение
Предупреждающая
табличка реверса
Возрастной
ценз
Предупредительные
таблички общего
характера
Предупреждение о
перевозке
пассажира
Предупреждения
общего характера
