26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Кнопка Mode/Кнопка Оverride
Ваше транспортное средство оборудовано системой ограничения
скорости при движении задним ходом. Для увеличения мощности и
скорости при движении задним ходом нажмите кнопку Override
при закрытой дроссельной заслонке.
ВНИМАНИЕ:
Нажатие на кнопку Override при открытой дроссельной
заслонке ведет к потере контроля над транспортным средством и, как
следствие, травмам и гибели людей. Нажимайте кнопку Override только
при закрытой дроссельной заслонке.
Кнопка Override также используется как кнопка MODE для пере-
ключения экранов цифрового прибора. См. стр. 36.
Подсказка:
Кнопка Override не будет функционировать, как кнопка MODE,
в режиме заднего хода.
Выключатель режима 4X4
Используйте переключатель 4X4 для переключения между режи-
мами ADC 4X4, 4X4 или 2X4. См. стр. 35.

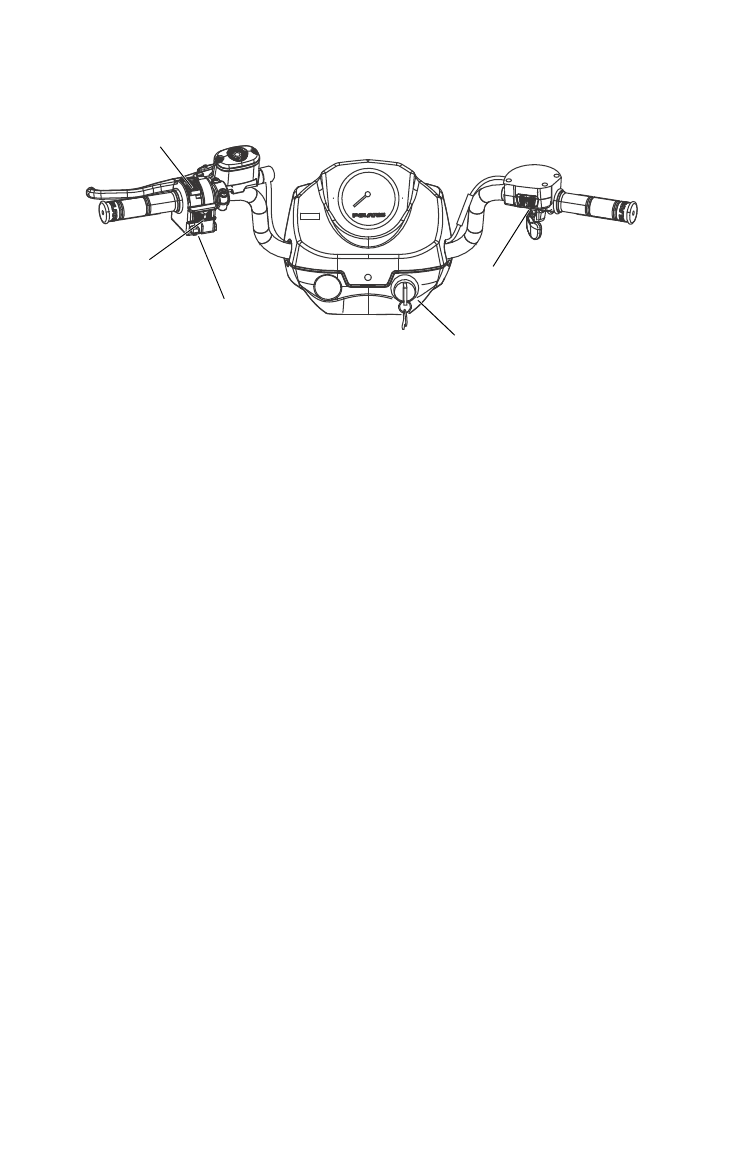

Кнопки Mode
/Reverse/Override
Замок зажигания
Двигатель
Выключатель
Переключатель
ближний/дальний
свет
Выключатель
режима 4X4
