34
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

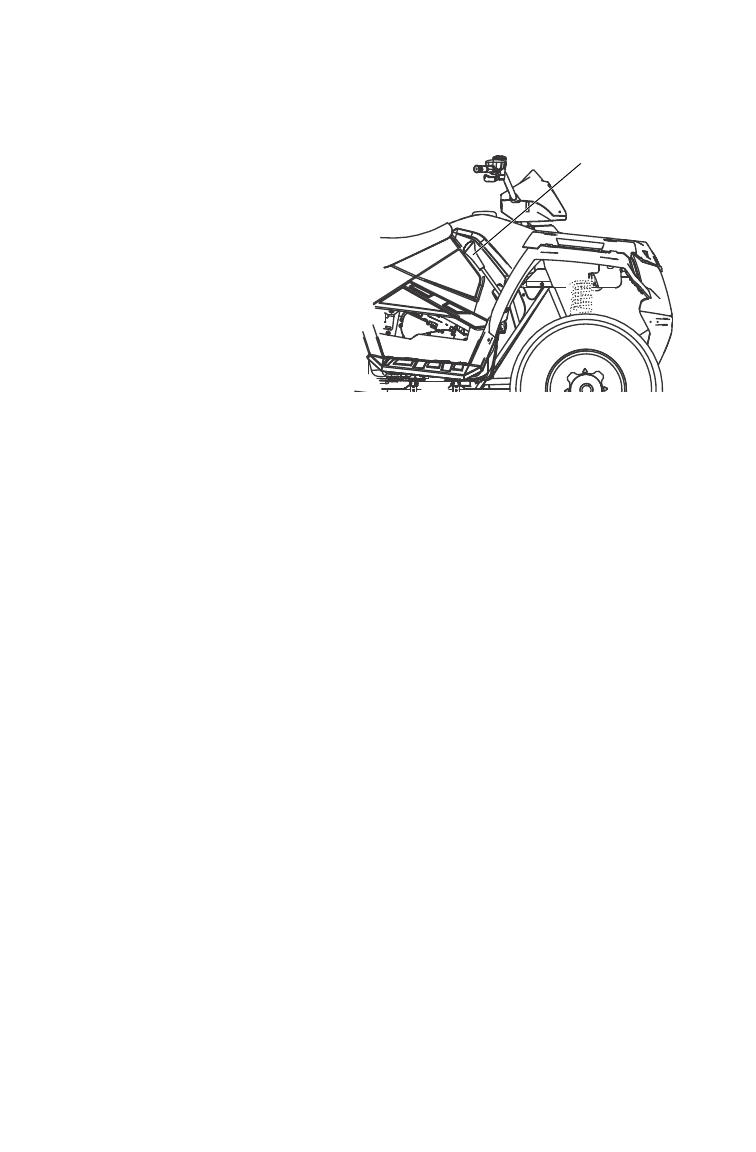

Рычаг выбора режима трансмиссии
Рычаг выбора режима тран-
смиссии расположен с правой
стороны транспортного сред-
ства.
H: Повышающая передача
L: Понижающая передача
N: Нейтральная передача
R: Реверс
P: Парковочная передача
Для того чтобы переключить
передачу, полностью остано-
вите машину. В то время, как
двигатель работает на холо-
стом ходу, передвиньте рычаг в нужное положение.
ПРИМЕЧАНИЕ:
Переключение передач при работе двигателя на оборотах
выше оборотов холостого хода или во время движения тран-
спортного средства приводит к поломке трансмиссии.
Всегда переводите рычаг в положение парковочного режима и
включайте парковочный тормоз, если оставляете снегоболотоход
без присмотра.
Срок службы ремня вариатора
Для увеличения ресурса ремня включайте понижающую передачу
только при необходимости передать большое тяговое усилие или
при движении со скоростью не более 11 км/ч в течение длительного
времени.
Передача
Рукоятка
