15
БЕЗОПАСНОСТЬ
Предупредительные таблички

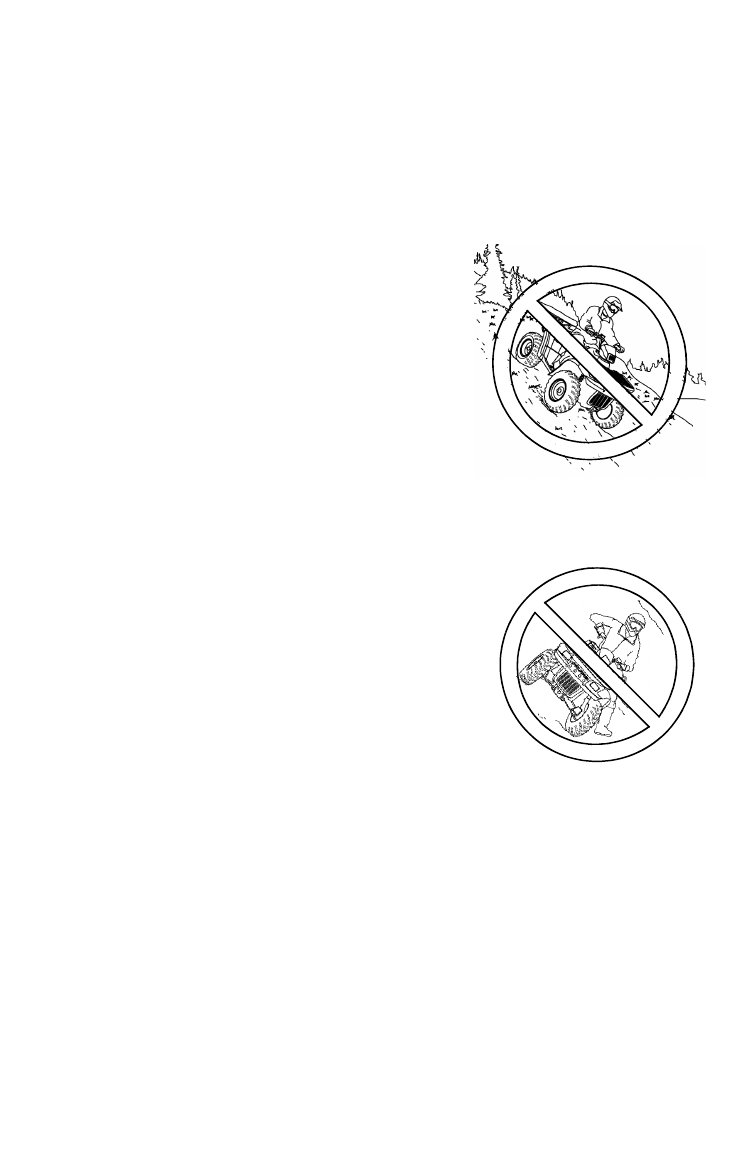

Неправильная техника движения при езде вниз по
склону
Неправильная техника движения при езде вниз по склону может привести к
потере управления и опрокидыванию транспортного средства.
• При движении вниз по склону действуйте так, как рекомендовано в
настоящем Руководстве.
•
ПРИМЕЧАНИЕ:
Требуются специальные
навыки торможения во время спуска по
склонам. См. стр. 59.
• При спуске со склона всегда включайте
переднюю передачу. Не спускайтесь на
нейтральной передаче.
• Перед спуском внимательно исследуйте
рельеф местности.
• Переносите вес вашего тела назад.
• Никогда не спускайтесь с холма на высокой
скорости.
• Не двигайтесь вниз по склону под большим
углом, т.к. это приведет к чрезмерному
наклону транспортного средства в одну сторону. Двигайтесь перпендику-
лярно склону где это возможно.
Неправильное пересечение
склона и выполнение поворота
на склоне
Не рекомендуется двигаться вдоль склона.
Неправильное движение по склону может
привести к потере управления. Старайтесь не
двигаться вдоль склона.
При движении поперек склона следуйте
инструкциям, приведенным в данном руковод-
стве. См. стр. 58.
Не пытайтесь разворачиваться на склоне, без
достаточной практики на ровной поверхности, как описано в настоящем
руководстве. См. стр. 60.
