ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Воздушный фильтр
1. Снимите сиденье.
2. Снимите крышку воз-
душного короба, осла-
бив зажимы крышки.
3. Отпустите хомут и сни-
мите фильтр.
4. Снимите тканевый пре-
фильтр с воздушного
фильтра. Промойте его в
мыльной воде, затем
тщательно промойте его
от мыла и высушите.
5. Установите префильтр
на воздушный фильтр.
При необходимости
замените воздушный
фильтр.
6. Установите фильтр в
воздушный короб и затя-
ните хомут. Не перетяги-
вайте хомут, т.к.
возможно повреждение
фильтра.
7. Установите крышку воз-
душного фильтра и
сиденье.
Вентиляция

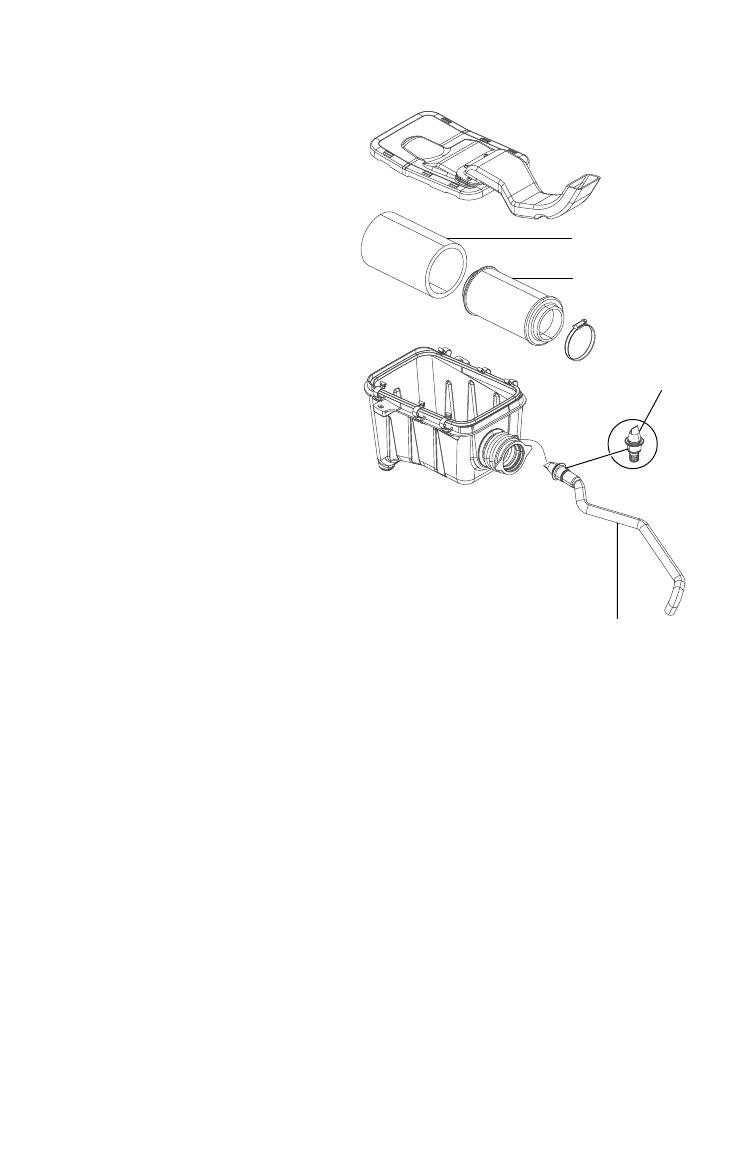

Префильтр
Фильтр
Клапан
вентиляции
Содержание
