33
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Электроусилитель рулевого управления (EPS)
Если на вашем транспортном средстве установлен электроусили-
тель рулевого управления, он включается в работу сразу же при
включении зажигания. Электроусилитель продолжает функциони-
ровать в любой момент при включенном двигателе. На стр. 37 при-
ведена информация по безопасности при использовании EPS.

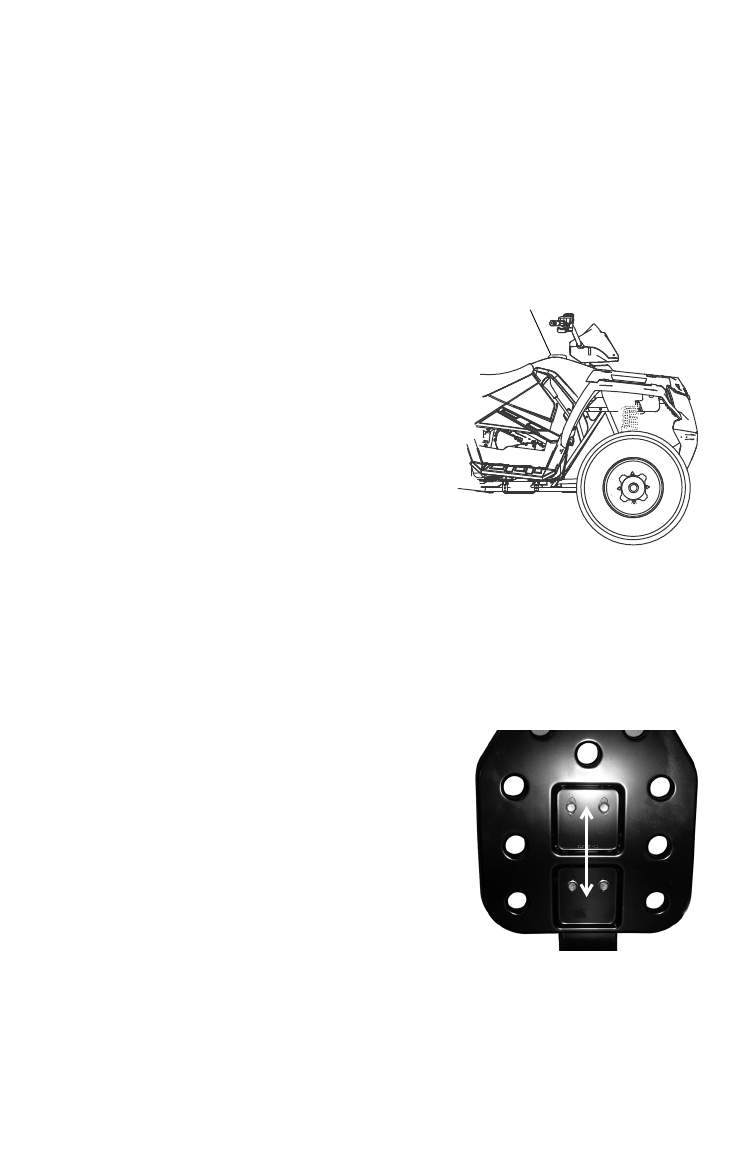

Крышка топливного бака
На данном транспортном средстве
установлен цифровой прибор, кото-
рый укажет понижение уровня
топлива. Заправьтесь, если прибор
указывает малое количество топлива.
Заправляйте снегоболотоход топли-
вом всегда в хорошо проветриваемом
помещении, двигатель должен быть
выключен. Заправляйте транспортное
средство на ровной поверхности.
Снимайте крышку топливного бака
только для доливки топлива в бак.
Используйте бензин с октановым
числом не менее 95.
Не
используйте
бензин
с
содержанием
этанола
более
чем
10%,
такой
как
Е
85.
Регулировка спинки сиденья пассажира
Спинка сиденья пассажира регулируется в вертикальном направле-
нии.
1. Расстегните две молнии в нижней
части подушки сиденья. Подни-
мите подушку, для того, чтобы
снять ее.
2. Для регулировки спинки в верти-
кальной плоскости отпустите
четыре болта расположенные на
передней части спинки. Переме-
стите спинку в желаемое положе-
ние и затяните четыре болта.
3. Установите подушку на спинку.
Крышка топливного бака
