28
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Рычаг акселератора
Эксплуатация снегоболотохода с неисправным приводом дроссельной
заслонки может привести к несчастному случаю, травмам или гибели.
Эксплуатация снегоболотохода с неисправным приводом дроссельной
заслонки ЗАПРЕЩЕНА. В случае неисправности привода дроссельной
заслонки обратитесь к дилеру для проведения ремонта.
Пренебрежение проверкой и своевременным техническим обслуживанием
дроссельной заслонки может привести к заклиниванию рычага акселера-
тора во время движения. Перед запуском двигателя, проверяйте свободно
ли движется и возвращается ли в исходное положение рычаг акселера-
тора. Периодически выполняйте данную проверку во время движения.
Самостоятельное изменение конструкции системы ЕТС нарушает ее рабо-
тоспособность, что может привести к авариям и несчастным случаям. Не
модифицируйте конструкцию ЕТС, не устанавливайте подержанный меха-
низм привода дроссельной заслонки. Всегда проверяйте правильность
расположения и целостность тросика привода дросселя.

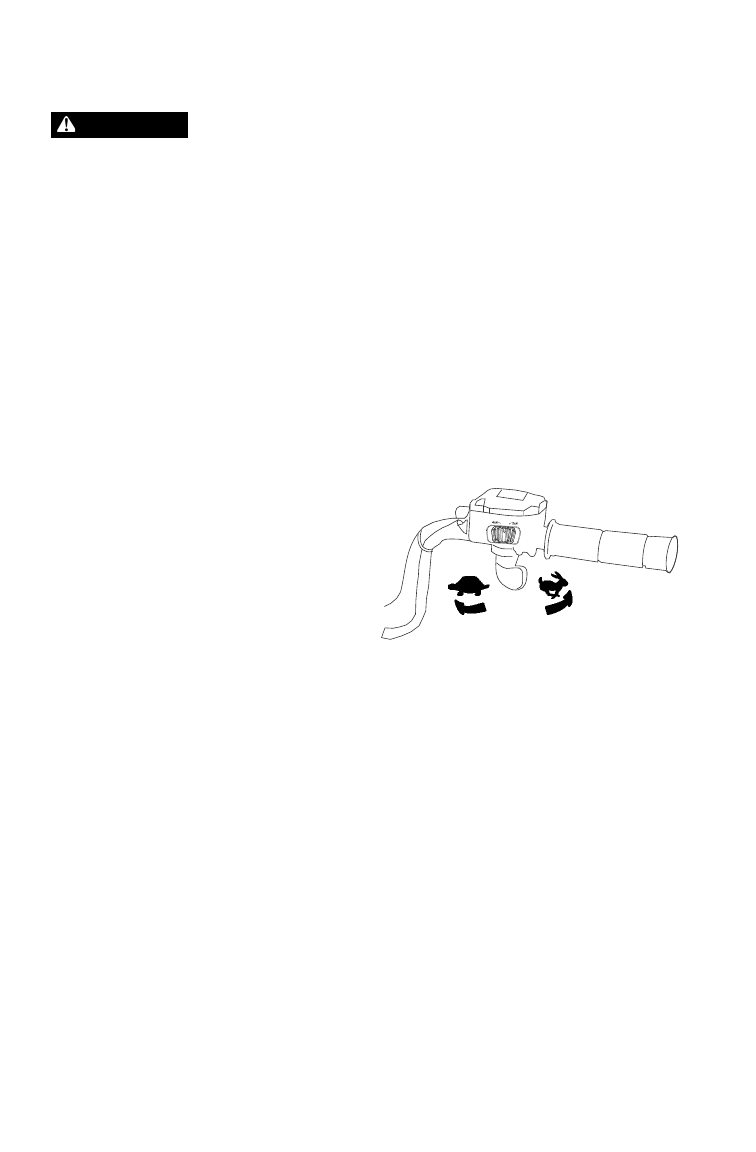

Частота вращения коленчатого
вала двигателя и скорость дви-
жения транспортного средства
контролируются нажатием на
рычаг дросселя (акселератора).
Рычаг акселератора снабжен
пружиной. Когда рычаг акселе-
ратора отпущен, двигатель
работает на оборотах холостого
хода.
Эта модель ATV оборудована системой электронного управления
дросселем (ETC), которая предназначена для защиты дросселя от
замерзания или заклинивания. В случае, если тросик привода дрос-
селя зависает в положении открытого дросселя, мощность двига-
теля будет ограничена.
ВНИМАНИЕ
2x4
