35
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Система полного привода
Система полного привода управля-
ется переключателем 4X4 switch.
Режим 4X4
Когда переключатель находится в поло-
жении 4X4, у снегоболотохода задейст-
вована система полного привода, и
загорается индикатор 4X4.
Находясь в этом режиме, снегоболото-
ход автоматически блокирует все 4
колеса, как только задние колеса начи-
нают терять сцепление с грунтом. Как
только сцепление с грунтом задних
колес восстанавливается, момент начи-
нает передаваться лишь на задние
колеса.
На мягких грунтах, которые обеспечи-
вают проскальзывание колес (земля, песок, снег и др), снегоболотоход
может оставаться в режиме 4X4 сколь угодно долго. Не рекомендуется
производить резкие маневры на твердых покрытиях (асфальт, бетон и др.).
При резких разворотах на твердых покрытиях возможно повреждение
внутренних элементов переднего редуктора. При движении задним ходом
режим 4X4 активируется без нажатия желтой кнопки.
Режим 2X4
Снегоболотоход находится в режиме заднего привода, если переключа-
тель находится в этом положении.
Включение режима 4X4
Во время движения транспортного средства переключатель 4X4 можно
включать и выключать. Электронная система управления блокирует вклю-
чение полного привода до тех пор, пока обороты двигателя не превысят
3100 об/мин. Режим полного привода остается включенным до тех пор,
пока не будет отключен переключателем 4X4 switch. Если переключатель
выключен, когда все 4 колеса заблокированы, то полный привод останется
включенным до тех пор, пока не возобновится сцепление задних колес с
дорогой.
Всегда включайте режим 4X4 заблаговременно до попадания в ситуацию,
где полный привод будет необходим. Если задние колеса проскальзывают,
перед включение режима 4X4 полностью сбросьте обороты коленчатого
вала до холостых.
ПРИМЕЧАНИЕ:
Конструктивно детали переднего редуктора принимают чрезмер-
ную разрушающую нагрузку лишь в случае выполнения резких маневров
на твердом покрытии в режиме 4X4 и в случае включения режима 4X4 в
момент проскальзывания задних колес. Для того, чтобы избежать повре-
ждений, не выполняйте резкие маневры на твердом грунте и не вклю-
чайте режим 4X4 при пробуксовке колес.

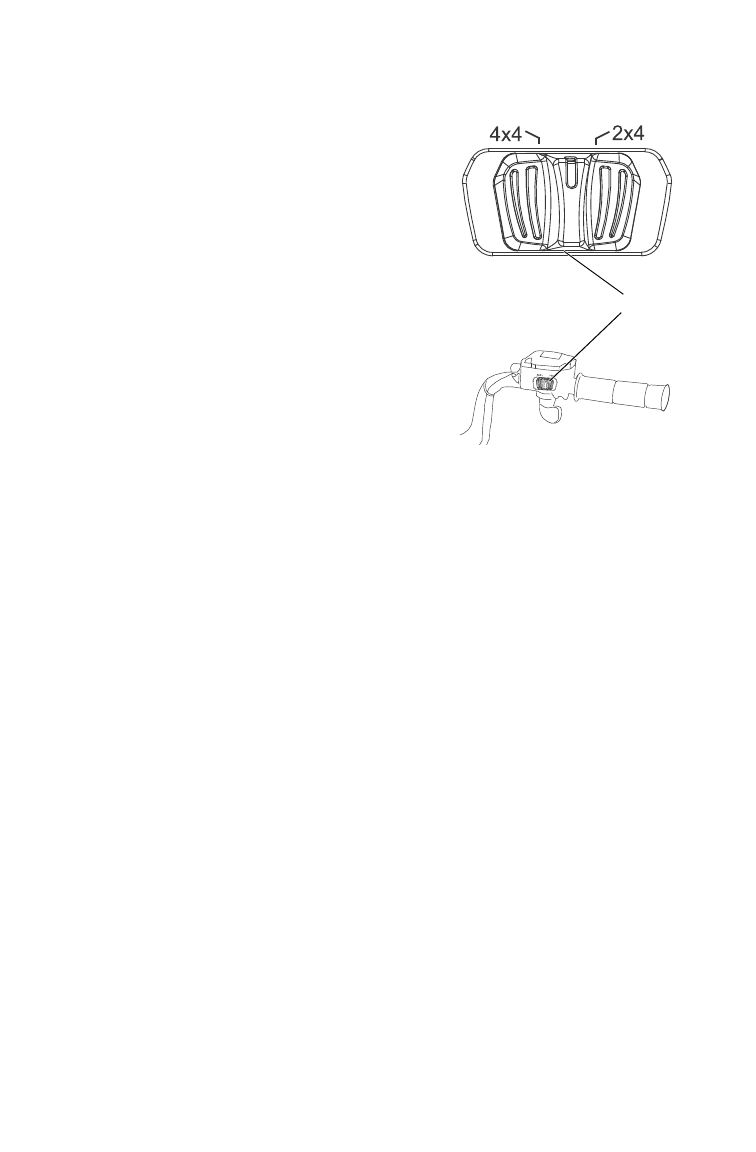

2x4
4X4
Переключатель
