27
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели

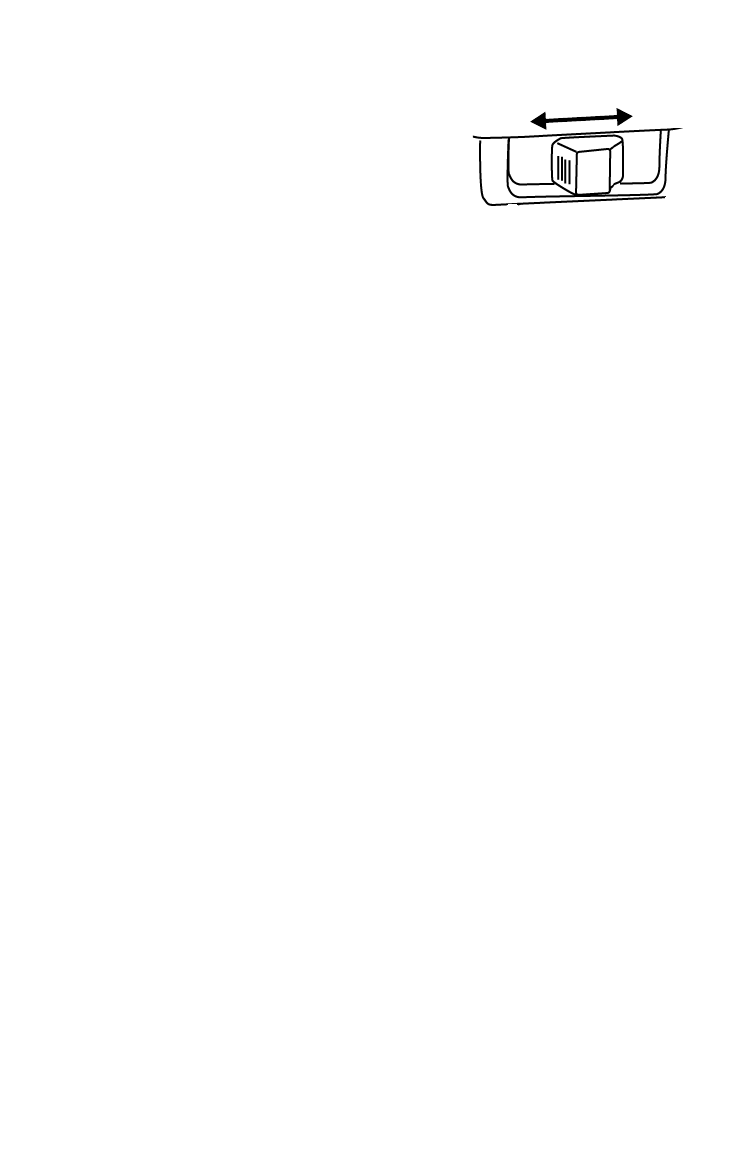

Экстренный выключатель двига-
теля
Чтобы быстро остановить работу дви-
гателя, переведите выключатель вправо
или влево в положение ВЫКЛ (OFF).
Запуск и работа двигателя невозможны,
если этот выключатель находится в
положении OFF (ВЫКЛ).
Оба выключателя (ключ зажигания и экстренный выключатель)
выключают всю электросистему снегоболотохода, включая систему
освещения.
Замок зажигания
Для запуска двигателя поверните ключ зажигания. Процедура запу-
ска двигателя указана на стр. 51.
Переключатель света фар
Используйте переключатель для того, чтобы включать/выключать
свет фар или переключать ближний свет/дальний свет. Ключ зажи-
гания должен быть в положение ON (ВКЛ) и экстренный выключа-
тель должен быть в положение RUN (Движение) для того, чтобы
производить операции переключения света фар.
OFF
OFF
RUN
