94
5. Заливайте топливо мед ленно, чтобы
воз ду х успев ал выходить и не про -
исходило разбрызгивание топлива.
Будьте внимательны : не допускайте
разлива топлива.
6. Прекратите заправк у, когд а уровень
топлива поднимется до нижней кром-
ки заливной горловины.
Не перели-
вайте.
7. Плотно заверните крышку по часовой
стрелке.

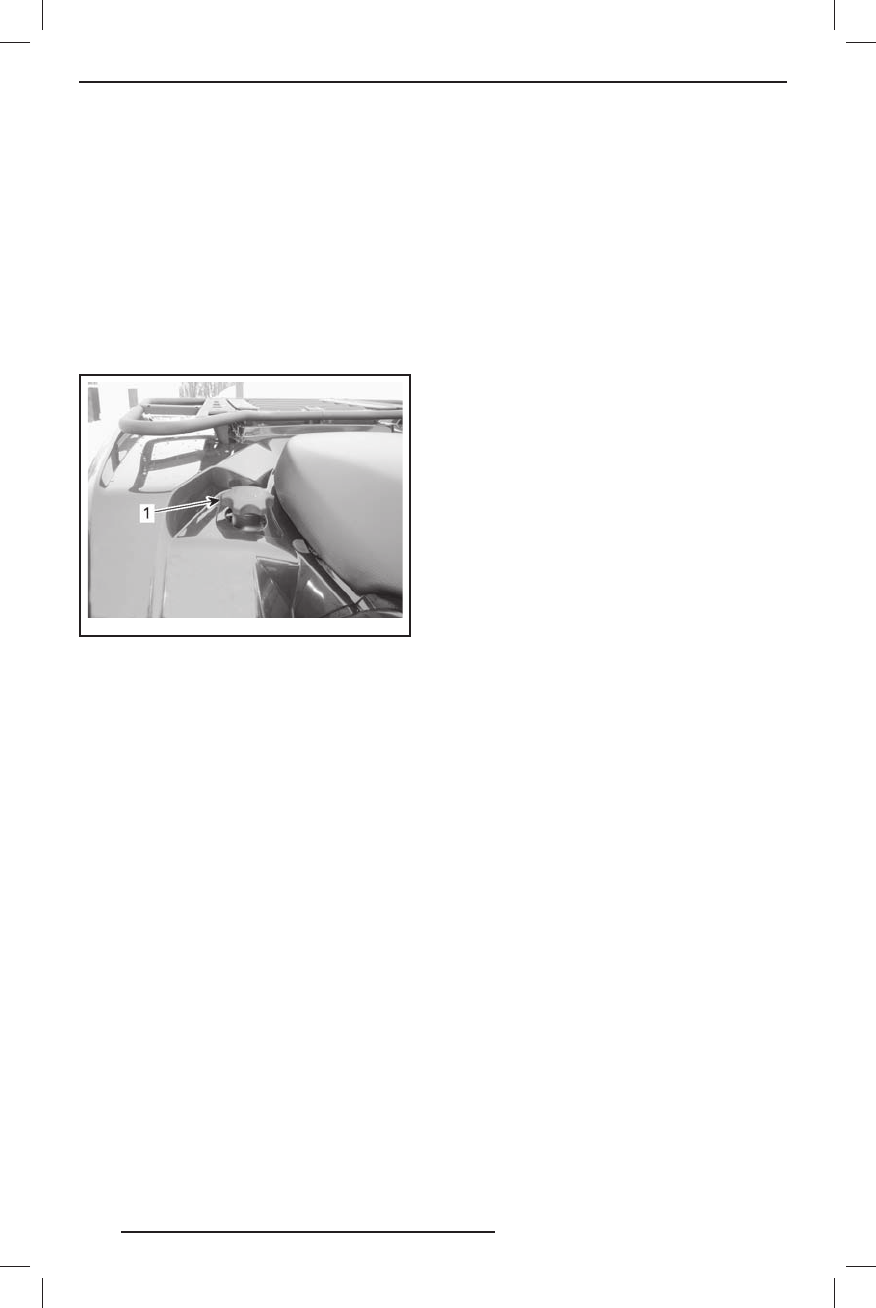

vm o20 12-0 05- 002 _a
1. Крышка топливного бака
ТОПЛИВО
`13 Can-Am Outlander 400 + MAX.indb 94
`13 Can-Am Outlander 400 + MAX.indb 94
12.11.2012 11:45:08
12.11.2012 11:45:08
