84

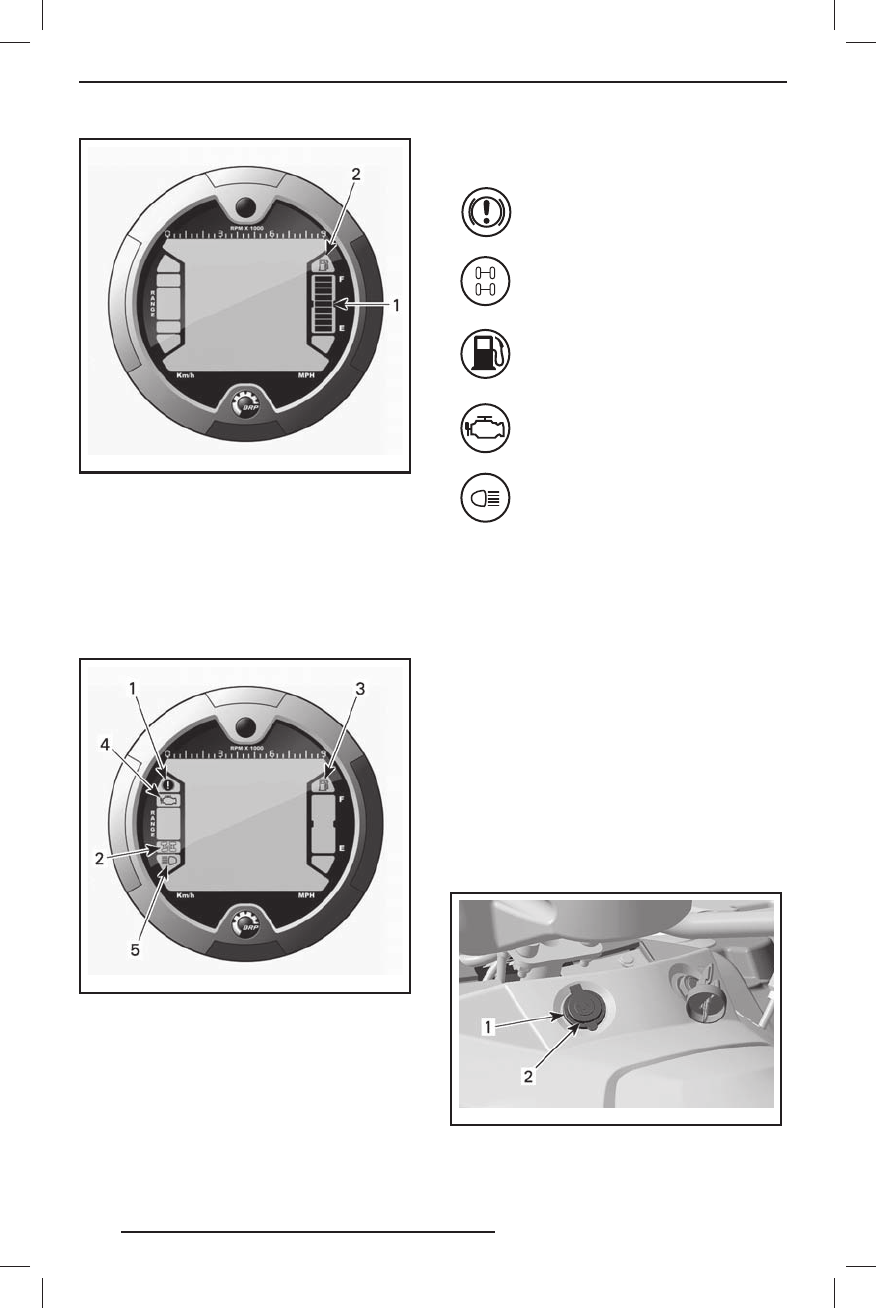

vm o20 08-0 01- 020 _f
1. Указатель уровня топлива
2. Сигнальная лампа низкого уровня топлива
Сигнальные лампы
ПРИМЕЧАНИЕ:
Используются совмест-
но с дисплеем 3 ( режим / сообщение ).
Более под робная информация об ото -
б р а ж а е м ы х с о о б щ е н и я х п р и в е д е н а
в соответствующей таблице.
vm o20 08-0 01- 020 _k
1. Сигнальная лампа стояночного тормоза
2. Сигнальная лампа режима 4WD
3. Сигнальная лампа низкого уровня топлива
4. Сигнальная лампа CHECK ENGINE (проверь
двигатель)
5. Сигнальная лампа включения дальнего света фар
ОПИСАНИЕ :
Светящийся индикатор указыва-
ет на то, что включён стояночный
тормоз.
Светящийся индикатор указыва-
ет на то, что активирована систе-
ма 4WD.
Низкий уровень топлива в баке.
Светящийся индикатор указыва-
ет на то, что в баке осталось ме-
нее 2 л топлива.
Светящийся индикатор указыва-
ет на необходимость проверить
двигатель и систему DESS.
Светящийся индикатор указыва-
ет на то, что включён дальний
свет фар.
11) Электрическая розетка
(12 В)
Элек трическая розетка (12 В) распола -
гается на цент ральной панели рядом
с рулевой колонкой.
Удобная розетка д ля подк лючения руч -
н о го ф о н а р я и д ру го го п е р е н о с н о го
оборудования.
Снимите заглушк у. После использова -
ния установите заглушк у на место. Это
необходимо д ля защиты розетки от не -
благоприятных погодных условий.
Не подк лючайте приборы, ток потреб -
ления которых выше максимально до -
пустимого. См. раздел «
ТЕХНИЧЕСКИЕ
Х АРАКТЕРИСТИКИ
».
vm o20 08-0 19- 047 _a
1. Элек трическая розетка (12 В)
2. Защитная заглушка
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Can-Am Outlander 400 + MAX.indb 84
`13 Can-Am Outlander 400 + MAX.indb 84
12.11.2012 11:45:07
12.11.2012 11:45:07
