122
vm o20 06-0 07- 024 _a

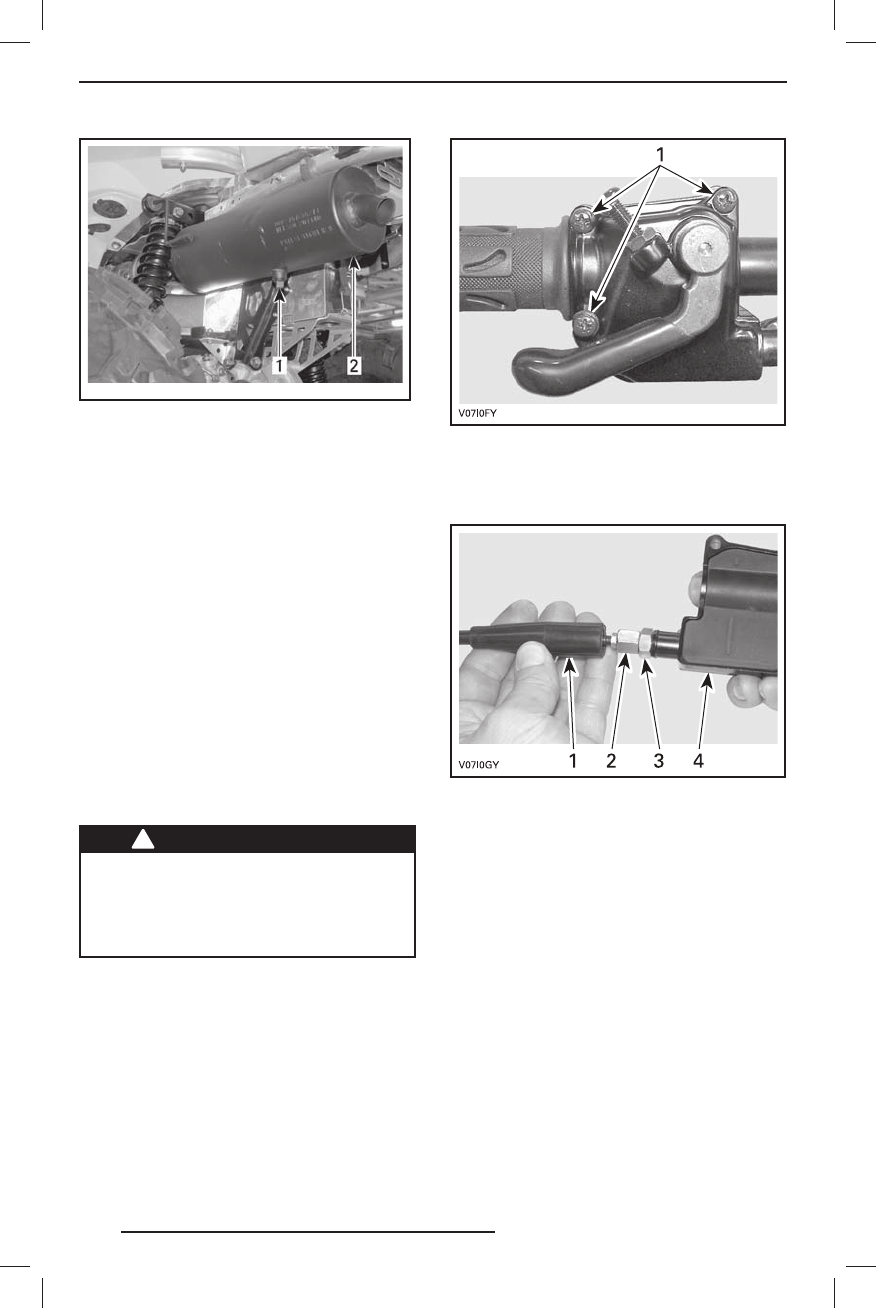

ТИПОВОЙ ВАРИАНТ
1. Очистная пробка
2. Глушитель
Заткните выходное отверстие глуши -
теля ветошью и запустите двигатель.
Несколько раз очень быстро увеличь -
те обороты двигателя, чтобы уд алить
из глушителя скопившуюся саж у.
Остановите двигатель и д айте глуши -
телю остыть.
Установите на место очистную пробк у.
Трос дроссельной заслонки
Смазка троса дроссельной
заслонки
Тр о с д р о с с е л ь н о й з а с л о н к и н е о б -
х о д и м о с м а з ы в а т ь с м а з к о й C A B L E
LUBRICANT ( P/ N 293 600 041) или ана -
логичной по смазывающим свойствам.
!
ПРЕДОСТЕРЕЖЕНИЕ
Поль зуйте с ь с маз кой на с илико -
новой основе. Применение других
с м а з о к м ож е т у х уд ш и т ь р а б о т у
р ы ч а ж н о -т р о с о в о г о м е х а н и з м а
управления дроссельной заслонкой.
Откройте кож у х рычага д россельной
заслонки.
1. Выверните указанные винты
Отделите кож у х.
Сдвиньте защитный чехол, чтобы стала
видна рег улировочная муфта троса.
1. Чехол троса
2. Рег улировочная муфта троса
3. Контргайка
4. Кож у х рычага д россельной заслонки
Выверните регулировочную муфт у, что -
бы ослабить натяжение троса.
Уд алите вну тренний чехол кож у ха.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Outlander 400 + MAX.indb 122
`13 Can-Am Outlander 400 + MAX.indb 122
12.11.2012 11:45:10
12.11.2012 11:45:10
