131

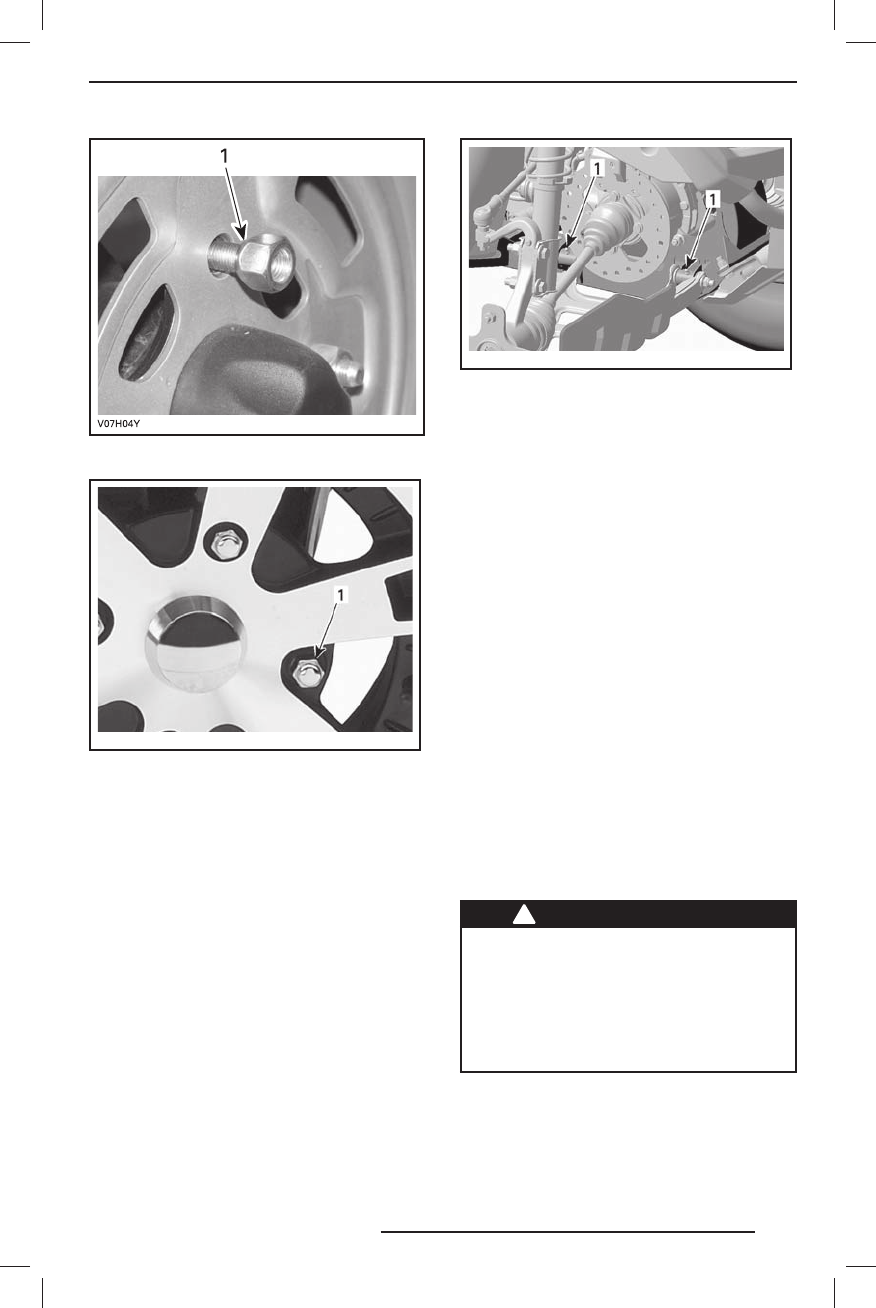

ТИПОВОЙ ВАРИАНТ — СТА ЛЬНЫЕ ДИСКИ
1. Коническая сторона гайки ( открытая гайка )
vm o20 08-0 01- 002 _a
ТИПОВОЙ ВАРИАНТ — АЛЮМИНИЕВЫЕ ДИСКИ
1. Гайка крепления колеса ( колпачковая гайка )
Подвеска
Смазка подвески
Смажьте передние А- образные рычаги
подвески.
И с п о л ь з у й т е с м а з к у S U S P E N S I O N
GRE ASE ( P/ N 293 550 033 ) или анало -
гичную.
На каж дом А- образном рычаге имеется
две пресс - масленки.
vm o20 08-0 19- 041 _a
ТИПОВОЙ ВАРИАНТ — ВИД СПРАВА
1. Пресс - масленки
Проверка состояния подвески
Амортизаторы
Проверьте амортизаторы на отсу тствие
у течек масла и повреж дений.
Пр оверьте з атя ж к у к репёж ны х дета -
лей. При не о бход им о с т и о б р ат ите с ь
к авторизованному дилеру Can-Am.
Передние А-образные рычаги
Пр о верьте А - о б р азные рыч аги н а от-
су тствие трещин, изгибов и других по -
вреж дений.
При необходимости обратитесь к авто -
ризованному дилеру Can-Am.
Задние маятниковые рычаги
Пр оверьте пр одольные рыч аги на от-
с у тс т вие де ф о р м ац ий, т р ещ ин и из -
гибов.
При необходимости обратитесь к авто -
ризованному дилеру Can-Am.
Тормозная система
!
ПРЕДОСТЕРЕЖЕНИЕ
Н о в ы е к о м п о н е н т ы т о р м о з н о й
с и с те м ы н е обе с п еч и в а ют м акс и -
м а л ь н о й э ф ф е к т и в н о с т и т о р м о -
же н и я , п о ка н е п р ой ду т о б кат к у.
Эффек тивность работы тормозной
с и с т е м ы м оже т б ы т ь с н и же н а —
буд ьте ос торож н ы.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
