81
Дисплей 2 (режим)
На жатием кнопки выбора мог у т быть
ак тивированы следующие режимы ин -
дикации :
– одометр ( ODO );
– счётчик пу ти (TRIP);
– Пр од ол ж и тельн о с т ь п о ез д к и ( TRIP
TIME)
– счётчик моточасов ( ENGINE HOURS )
– отобра жение частоты вращения ко -
ленчатого вала двигателя ( RPM );
– часы ( CLOCK).
ПРИМЕЧАНИЕ :
Условное сокращение
в ы б р анн о го р еж им а ин д ик ац ии ( у к а -
занное в скобках) будет отображаться
на дисплее 3.

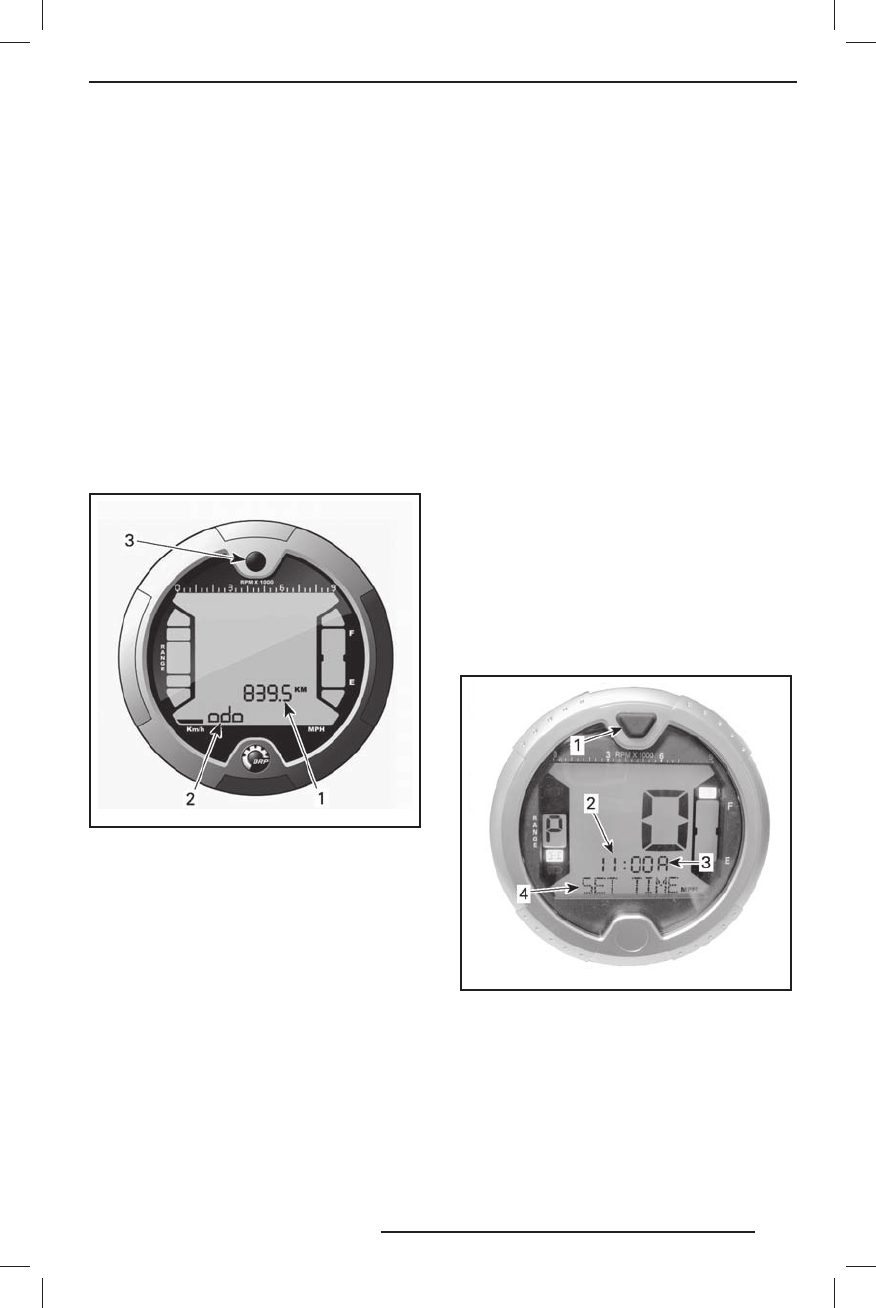

vm o20 08-0 01- 020 _e
1. Дисплей 2 (в зависимости от режима индикации)
2. Дисплей 3 ( в зависимости от выбранного
режима индикации / сообщения )
3. Кнопка выбора режима индикации
Одометр
Одомет р показыв ает общее расстоя -
ние, пройденное мотовездеходом.
Счётчик пути
Отображает д лину пу ти, пройденного
с момента последнего сброса показаний.
Д ля сброса показаний нажмите и удер -
живайте в нажатом положении кнопк у
выбора режима.
Счётчик моточасов
Этот счётчик показывает время работы
мотовездеход а с момента вк лючения
элек трооборудования. Счётчик можно
использовать д ля измерения времени
пу ти меж ду двумя пунк тами.
Д ля сброса показаний нажмите и удер -
живайте в нажатом положении кнопк у
выбора режима.
Счётчик моточасов
Этот счёт чик показывает время нара -
ботки двигателя.
Частота вращения коленчатого
вала двигателя
Отображает частот у вращения колен -
чатого вала двигателя ( об /мин ).
Часы
Отображают тек ущее время.
Порядок установки текущего времени
Выведя на дисплей отображение часов,
используйте кнопк у выбора режимов
индикации, чтобы настроить их:
vm o20 11-0 09- 001 _a
1. Кнопка выбора режимов
2. Время ( дисплей 2 )
3. Am / Pm (12- часовой формат)
4. Сообщение ( дисплей 3 )
1. Нажмите и УДЕРЖИВАЙТЕ кнопку (на
дисплее 3 появится SET TIME).
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
