128
ТИПОВОЙ ВАРИАНТ
Установка производится в порядке, об -
ратном снятию.

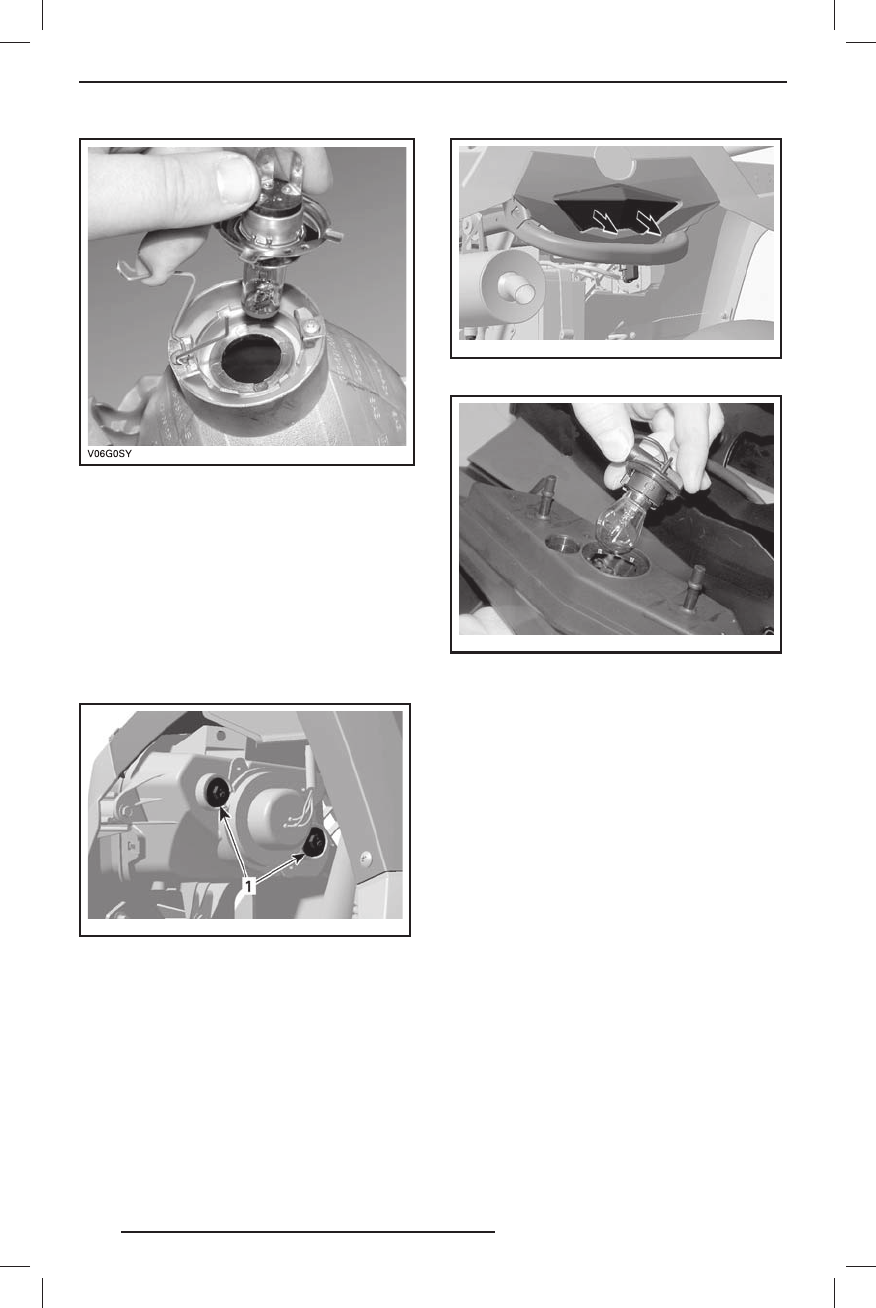

Регулировка головной оптики
Отрегулируйте направление луча фары:
Вращением винтов отрег улируйте на-
правление светового пучка фары в вер-
тикальной и горизонтальной плоскостях.
Обе фары должны быть отрегулированы
одинаковым образом.
vm o20 08-0 19- 039 _a
1. Рег улировочные винты
Замена лампы заднего фонаря
Вытяните рассеиватель фонаря из его
резиновых вт улок.
vm o20 08-0 19- 040 _a
Поверните и вытяните патрон с лампой.
vm o20 08-0 01- 006
Слегка на д авив на ламп у, поверните
против часовой стрелки и снимите её.
Ус т а н о в и т е н о в у ю л а м п у, н а д а в и т е
и поверните по часовой стрелке.
Установите все снятые детали.
Чехлы и кожухи шарниров
приводных валов
Проверка состояния чехлов
и кожухов шарниров приводных
валов
Проверьте состояние чех лов и кож у хов
шарниров приводных валов.
Убедитесь в отсу тствии повреж дений
и потёртостей на кож у хе около вала.
Проверьте чех лы шарниров приводных
валов на наличие трещин, потёртостей
и следов у течки смазки на чех лах.
При нео бход имо с ти от ремонтируйте
или замените повреж дённые детали.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Outlander 400 + MAX.indb 128
`13 Can-Am Outlander 400 + MAX.indb 128
12.11.2012 11:45:11
12.11.2012 11:45:11
