111
219 700 341

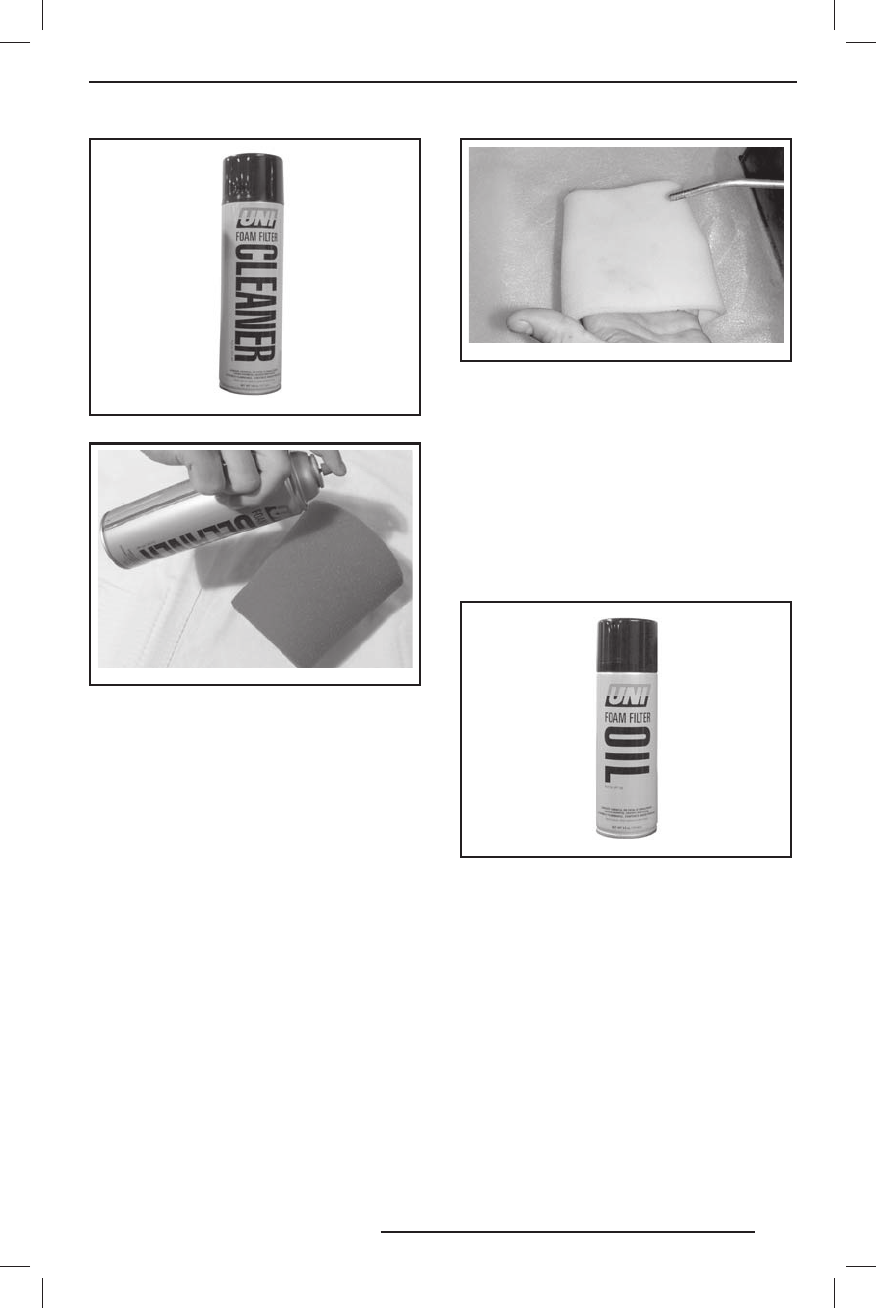

ОЧИСТИТЕЛЬ AIR FILTER CLEANER (P/N 219 700 341)
vbs2 009 -012 -015 _a
ТИПОВОЙ ВАРИАНТ — НАНЕСИТЕ НА ВНУТРЕН-
НЮЮ И НАРУЖНУЮ ПОВЕРХНОСТИ ПРЕДВАРИ-
ТЕЛЬНОГО ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
2. Выж дите 3 мину ты.
3. Промойте предварительный фильтру-
ющий элемент водопроводной водой.
4. Тщательно просушите предваритель-
ный фильтрующий элемент.
vbs2 009 -012 -005
ТИПОВОЙ ВАРИАНТ — СУШК А ПРЕДВАРИ-
ТЕЛЬНОГО ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
ПРИМЕЧАНИЕ :
Если фильтр сильно за-
грязнён, необходимо повторить приве -
дённые выше операции.
Нанесение масла на предваритель-
ный фильтрующий элемент
1. Н а н е с и т е с п е ц и а л ь н о е м а с л о A IR
FILTER OIL ( P/ N 219 700 340 ) на тщ а -
тельно просушенный предваритель -
ный фильтрующий элемент.
219 700 340
СПЕЦИА ЛЬНОЕ МАСЛО AIR FILTER OIL
( P / N 219 70 0 340 )
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Outlander 400 + MAX.indb 111
`13 Can-Am Outlander 400 + MAX.indb 111
12.11.2012 11:45:09
12.11.2012 11:45:09
