1. Ремень
18) Защёлка сиденья
водителя
Защёлка позволяет снять сиденье во -
дителя, чтобы получить дост уп в мотор -
ный отсек.
ПРИМЕЧАНИЕ :
Что бы снять сиденье
водителя ( дву хместные модели ), ну ж-
но сначала снять сиденье пассажира.
vm o20 08-0 19- 044 _a

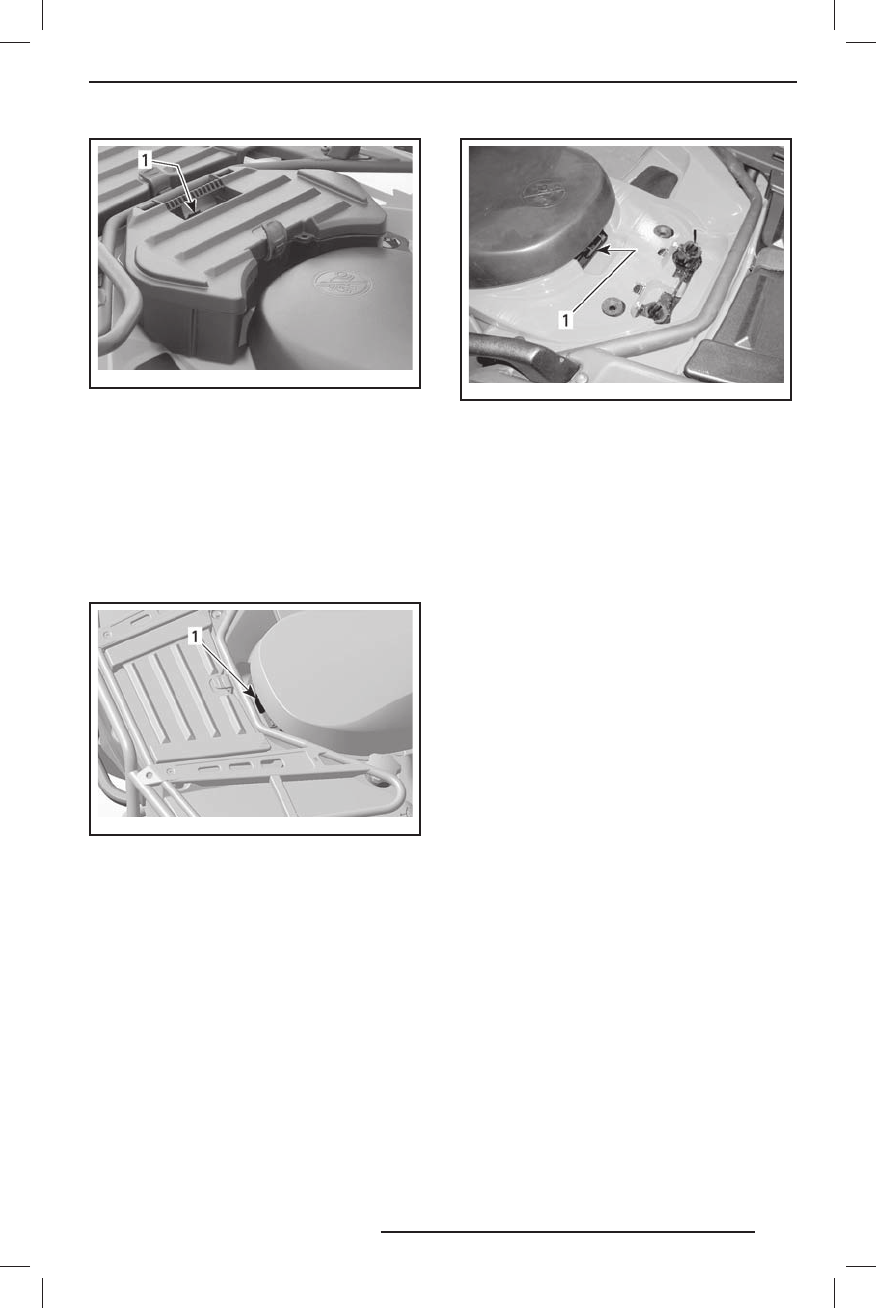

ОДНОМЕСТНЫЕ МОДЕЛИ
1. Защёлка
vm o20 06-0 08- 011 _a
ДВУ ХМЕСТНЫЕ МОДЕЛИ
1. Защёлка
Снятие сиденья
Нажмите защёлк у и акк уратно подни -
мите заднюю часть сиденья. Потяните
сиденье наза д. Приподнимайте сиде -
нье, пока передняя защёлка не выйдет
из зацепления. Снимите сиденье.
Установка сиденья
В с т а в ьт е п е р е д н и е к р ю к и с и д е н ь я
в петли, расположенные на раме. Когда
сиденье встанет на место, энергично
на жмите на его за днюю часть, чтобы
зафиксировать защёлк у.
ПРИМЕЧАНИЕ:
Вы услышите характер-
ный щелчок. Потянув сиденье вверх, убе-
дитесь, что защёлка зафиксировалась.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Can-Am Outlander 400 + MAX.indb 89
`13 Can-Am Outlander 400 + MAX.indb 89
12.11.2012 11:45:07
12.11.2012 11:45:07
