59
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

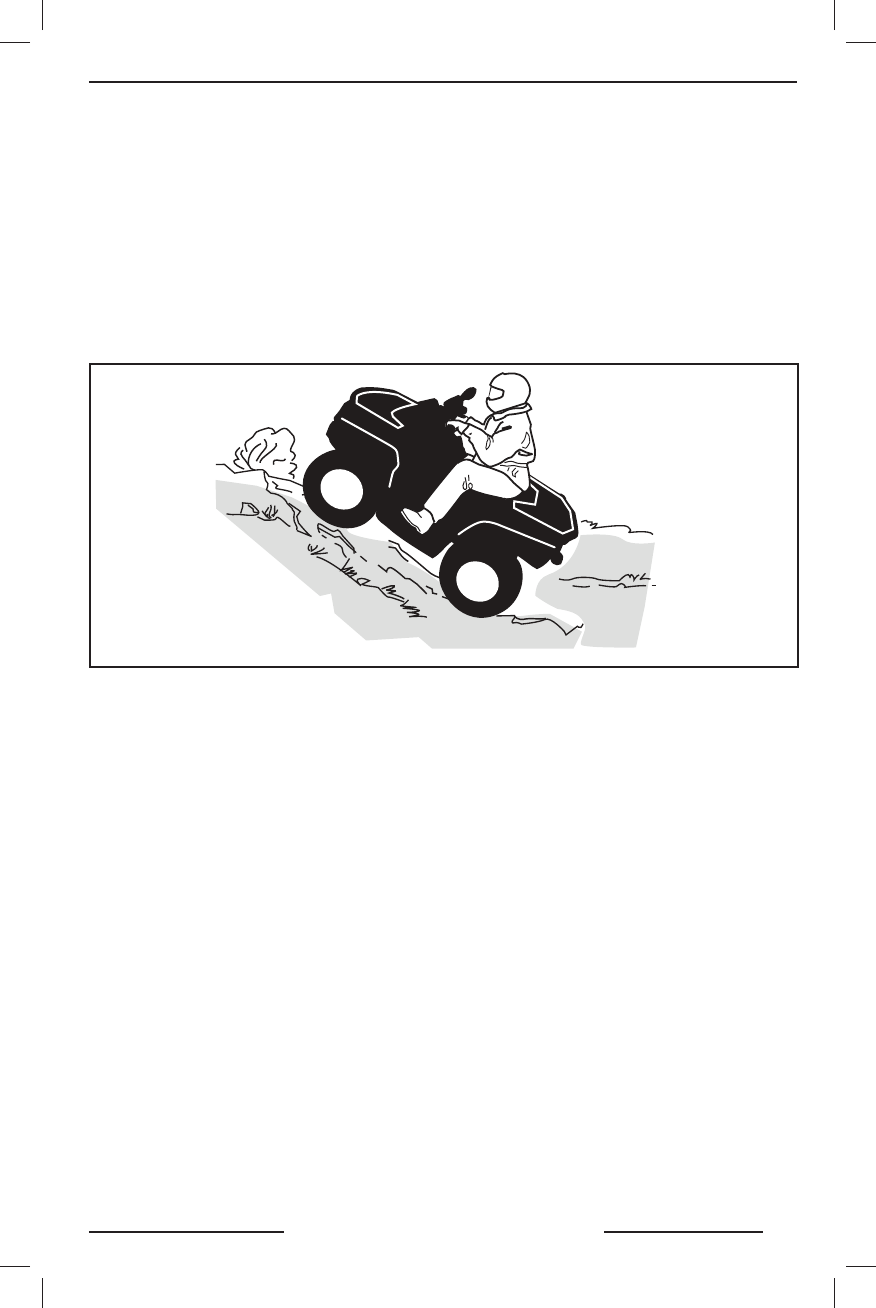

мости. Перек лючение передач следует выполнять очень быстро. Не разгоняйтесь
слишком сильно, так как на большой скорости передние колеса мог у т оторваться
от земли. Если ск лон оказался слишком кру т, и Вы чувствуете, что машина мо -
жет покатиться назад , вк лючите тормоз, но остерегайтесь скольжения. Сойдите
с мотовездеход а и выполните U - или К- образный разворот ( при этом находитесь
на стороне, обращённой к вершине холма, руки постоянно держите на рычаге
тормоза и мед ленно разверните мотовездеход так, чтобы его задняя часть была
обращена в сторону вершины холма ). Всегд а сходите с машины в направлении
вершины холма, держась подальше от вращающихся колёс. Не пытайтесь удержать
мотовездеход , когда он начал опрокидываться. Отойдите в сторону. Не выезжайте
на гребень холма на высокой скорости. За ним может оказаться кру той обрыв.
vm o20 12-0 12- 526
ДВУХМЕСТНЫЕ МОДЕЛИ
Помните, что водитель отвечает за безопасность пассажира. При необходимости
перед въездом на холм попросите его сойти с мотовездеход а. Помните, что при
перевозке пасс а жира управляемость мотовездеход а у х удшается, а тормозной
пу ть — увеличивается.
Если Вы решили преодолеть подъём вместе с пассажиром, Ваши телодвижения
должны быть согласованными.
Перенесите центр тяжести Вашего тела ( и попросите пассажира сделать то же
самое) вперёд , в направлении вершины холма. Упритесь ногами в подножки. Вк лю -
чите низшую перед ачу, а затем ускоряйтесь по мере необходимости. Перек люче -
ние перед ач следует выполнять очень быстро. Не разгоняйтесь слишком сильно,
так как на большой скорости передние колеса мог у т оторваться от земли. Если
ск лон оказался слишком кру т, и Вы чувствуете, что машина может покатиться
назад , вк лючите тормоз, но остерегайтесь скольжения. Сначала позвольте пасса -
жиру сойти с мотовездеход а, затем сойдите сами и выполните U - или К- образный
разворот ( при этом находитесь на стороне, обращённой к вершине холма, руки
постоянно держите на рычаге тормоза и мед ленно разверните мотовездеход так,
чтобы его задняя часть была обращена в сторону вершины холма ). Всегд а сходи -
те с машины в направлении вершины холма, держась под альше от вращ ающихся
колёс. Не пытайтесь удержать мотовездеход , когд а он начал опрокидываться.
Отойдите в сторону. Не выезжайте на гребень холма на высокой скорости. За ним
может оказаться кру той обрыв. Позвольте пассажиру сесть на мотовездеход толь-
ко тогд а, когд а он у же разверну т Вами.
БЕЗОПАСНОЕ ВОЖ ДЕНИЕ
`13 Can-Am Outlander 400 + MAX.indb 59
`13 Can-Am Outlander 400 + MAX.indb 59
12.11.2012 11:45:04
12.11.2012 11:45:04
